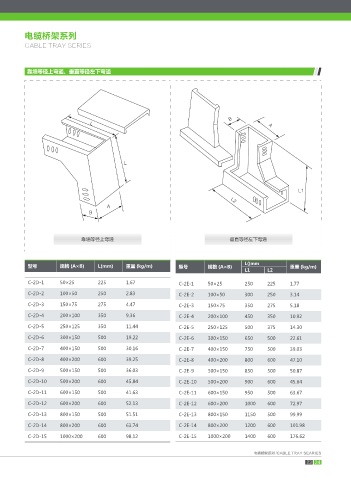

Page 33 - 新疆母线桥架有限公司

电缆桥架系列
CABLE TRAY SERIES

靠墙等径上弯通、垂直等径左下弯通

#
-
"

-

-

-
"
#

靠墙等径上弯通 垂直等径左下弯通

L()mm
型号 规格 (A×B) L(mm) 重量 (kg/m) 型号 规格 (A×B) 重量 (kg/m)
L1 L2
C-2D-1 50×25 225 1.67 C-2E-1 50×25 250 225 1.77
C-2D-2 100×50 250 2.83 C-2E-2 100×50 300 250 3.14

C-2D-3 150×75 275 4.47 C-2E-3 150×75 350 275 5.18
C-2D-4 200×100 350 9.36 C-2E-4 200×100 450 350 10.92

C-2D-5 250×125 350 11.44 C-2E-5 250×125 500 375 14.30
C-2D-6 300×150 500 19.22 C-2E-6 300×150 650 500 22.61
C-2D-7 400×150 500 30.16 C-2E-7 400×150 750 500 39.03
C-2D-8 400×200 600 39.25 C-2E-8 400×200 800 600 47.10

C-2D-9 500×150 500 36.03 C-2E-9 500×150 850 500 50.87
C-2D-10 500×200 600 45.84 C-2E-10 500×200 900 600 45.64

C-2D-11 600×150 500 41.63 C-2E-11 600×150 950 500 63.67
C-2D-12 600×200 600 52.13 C-2E-12 600×200 1000 600 72.97
C-2D-13 800×150 500 51.51 C-2E-13 800×150 1150 500 99.99

C-2D-14 800×200 600 63.74 C-2E-14 800×200 1200 600 101.98
C-2D-15 1000×200 600 98.12 C-2E-15 1000×200 1400 600 176.62

电缆桥架系列 /CABLE TRAY SEARIES
23 24
