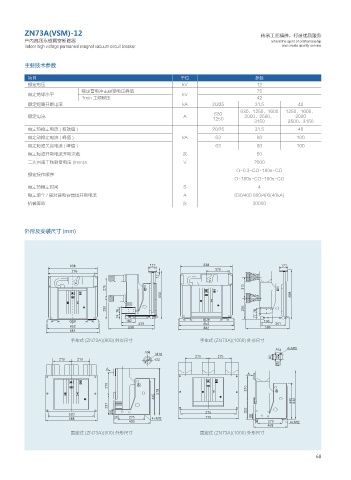

ZN73A(VSM)-12 传承工匠精神，打造优质服务
户内高压永磁真空断路器 Inherit the spirit of craftsmanship
Indoor high voltage permanent magnet vacuum circuit breaker and create quality service

主要技术参数

项目 单位 参数
额定电压 kV 12
额定雷电冲击耐受电压峰值 75
额定绝缘水平 kV
1min 工频耐压 42
额定短路开断电流 kA 20/25 31.5 40
630、1250、1600 1250、1600、
630
额定电流 A 2000、2500、 2000
1250
3150 2500、3150
额定热稳定电流 ( 有效值 ) 20/25 31.5 40
额定动稳定电流 ( 峰值 ) kA 63 80 100
额定短路关合电流 ( 峰值 ) 63 80 100
额定短路开断电流开断次数 次 50
二次回路工频耐受电压 (Imin)s V 2000
O-0.3-CO-180s-CO
额定操作顺序
O-180s-CO-180s-CO
额定热稳定时间 S 4
额定单个 / 背对背电容器组开断电流 A 630/400 800/400(40kA)
机械寿命 次 30000

外形及安装尺寸 (mm)

手车式 (ZN73A)(800) 外形尺寸 手车式 (ZN73A)(1000) 外形尺寸
"Փ f.
"Փ
.

"

f.
f.

固定式 (ZN73A)(800) 外形尺寸 固定式 (ZN73A)(1000) 外形尺寸

68
