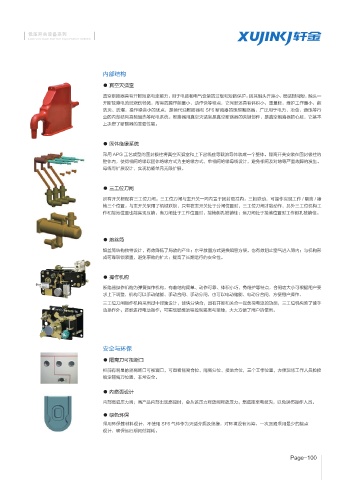

低压开关设备系列
LOW VOLTAGE SWITCH EQUIPMENT SERIES

内部结构

● 真空灭弧室
真空断路器具有开断短路电流能力，用于电路和电气设备的过载和短路保护。因其触头开距小，燃弧时间短，触头—
开断故障电流时烧伤轻微，所需的操作能量小，动作快等特点，它同时还具有体积小，重量轻，维护工作量小，能
防炎、防爆，操作噪音小的优点，是替代油断路器和 SF6 断路器的理想断路器，广泛用于电力、冶金、通讯等行
业的内部结构高频加热等配电系统。断路器用真空灭弧室是真空断路器的关键部件，是真空断路器的心脏，它基本
上决定了断路器的主要性能。

● 固体绝缘系统

采用 APG 工艺成型的固封极柱将真空灭弧室和上下出线座等载流导体装成一个整体。隔离开关安装在固封极柱的
腔体内，使得相间绝缘以固体绝缘方式为主绝缘方式，单相间绝缘母线设计，避免相间及对地等严重故障的发生。
母线可扩展设计，实现功能单元无限扩展。

● 三工位刀闸
所有开关柜配有三工位刀闸。三工位刀闸与主开关一同内置于固封极拄内。三相联动，可操作实现工作 / 隔离 / 接
地三个位置。与主开关采用了机械联锁，只有在主开关处于分闸位置时，三工位刀闸才能动作，另外三工位机构工
作和接地位置也能实现互锁，当刀闸处于工作位置时，接地侧孔被锁住；当刀闸处于接地位置时工作侧孔被锁住。

● 熔丝筒
熔丝筒结构独特设计，有效降低了局放的产生；水平放置方式更换熔管方便，也有效阻止空气进入筒内；与机构形
成可靠联锁装置，避免事故的扩大；提高了长期运行的安全性。

● 操作机构
断路器操作机构为弹簧操作机构，有着结构简单、动作可靠、体积小巧、免维护等特点，合闸功大小可根据用户要
求上下调整，机构可以手动储能、手动合闸、手动分闸，也可以电动储能、电动分合闸，方便用户操作。
三工位刀闸操作机构采用过中弹簧设计，能快分快合，具有开断和关合一定负荷电流的功能，三工位机构除了能手
动操作外，还能进行电动操作，可实现智能远程控制隔离与接地，大大方便了用户的使用。

安全与环保

● 隔离刀可视断口
柜前有明显的隔离断口可视窗口，可查看隔离合位、隔离分位、接地合位，三个工作位置，方便现场工作人员检修
确定隔离刀位置，非常安全。

● 内燃弧设计
内部燃弧压力阀；当产品内部出现燃弧时，会从该压力释放阀释放压力，燃弧排至电缆沟，以免误伤操作人员。
● 绿色环保
采用环保性材料设计，不使用 SF6 气体作为灭弧介质及绝缘，对环境没有污染，一次回路采用最少的接点
设计，确保运行期间低能耗。
