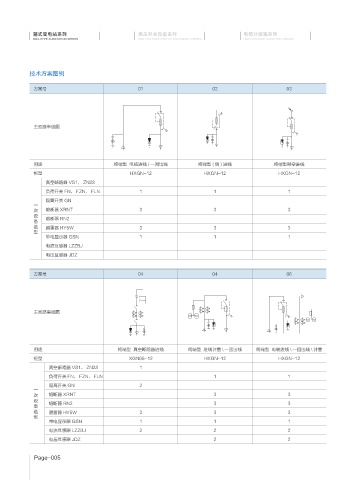

技术方案图例

方案号 01 02 03

主回路单线图

用途 终端型 电缆进线 / 一回出线 终端型(倒)进线 终端型架空进线
柜型 HXGN-12 HXGN-12 HXGN-12
真空断路器 VS1， ZN28
负荷开关 FN， FZN， FLN 1 1 1
隔离开关 GN
一
次 熔断器 XRNT 3 3 3
设 熔断器 RN2
备
选 避雷器 HY5W 3 3 3
型
带电显示器 GSN 1 1 1
电流互感器 LZZBJ
电压互感器 JDZ

方案号 04 04 06

主回路单线图

用途 终端型 真空断路器进线 终端型 进线计量 \ 一回出线 终端型 电缆进线 \ 一回出线 \ 计量
柜型 XGN66-12 HXGN-12 HXGN-12
真空断路器 VS1， ZN28 1
负荷开关 FN， FZN， FLN 1 1
隔离开关 GN 2
一
次 熔断器 XRNT 3 3
设 熔断器 RN2 3 3
备
选 避雷器 HY5W 3 3 3
型
带电显示器 GSN 1 1 1
电流互感器 LZZBJ 2 2 2
电压互感器 JDZ 2 2
