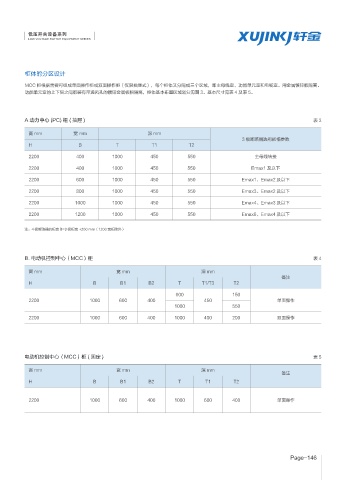

低压开关设备系列
LOW VOLTAGE SWITCH EQUIPMENT SERIES

柜体的分区设计

MCC 柜根据需要可组成单面操作柜或双面操作柜（仅限抽屉式），每个柜体又分隔成三个区域，即主母线室、功能单元室和电缆室。用金属镀锌板隔离。
功能单元室的上下层之间都装有带通风孔的镀锌金属板相隔离，柜体基本布置区域划分见图 3。基本尺寸见表 4 及表 5。

A 动力中心 (PC) 柜 ( 抽屉 ) 表 3

高 mm 宽 mm 深 mm
3 极断路器选用规格参数
H B T T1 T2
2200 400 1000 450 550 主母线转接

2200 400 1000 450 550 Emax1 及以下
2200 600 1000 450 550 Emax1、Emax2 及以下
2200 800 1000 450 550 Emax3、Emax2 及以下

2200 1000 1000 450 550 Emax4、Emax3 及以下

2200 1200 1000 450 550 Emax6、Emax4 及以下

注：4 极断路器的柜宽 B=3 极柜宽 +200 mm（1200 宽柜除外）

B. 电动机控制中心（MCC）柜 表4

高 mm 宽 mm 深 mm
备注
H B B1 B2 T T1/T3 T2

600 150
2200 1000 600 400 450 单面操作
1000 550

2200 1000 600 400 1000 400 200 双面操作

电动机控制中心（MCC）柜 ( 固定 ) 表5

高 mm 宽 mm 深 mm
备注
H B B1 B2 T T1 T2

2200 1000 600 400 1000 600 400 单面操作

Page-146
