低压开关设备系列
LOW VOLTAGE SWITCH EQUIPMENT SERIES

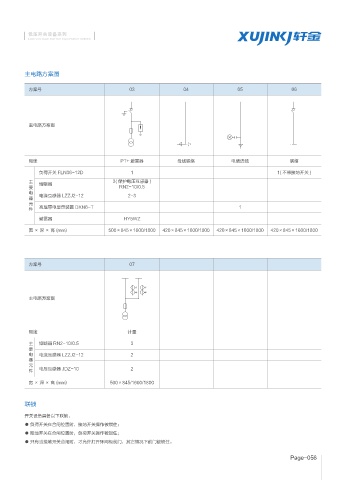

主电路方案图
方案号 03 04 05 06
主电路方案图
用途 PT+ 避雷器 母线联络 电缆进线 联络
负荷开关 FLN36-12D 1 1( 不带接地开关 )
主 熔断器 3( 保护电压互感器 )
要 RN2-10/0.5
电
器 电流互感器 LZZJ2-12 2-3
元
件 高压带电显示装置 DXN6-T 1
避雷器 HY5WZ
宽×深×高(mm) 500×845×1600/1800 420×845×1600/1800 420×845×1600/1800 420×845×1600/1800
方案号 07
主电路方案图
用途 计量
主 熔断器 RN2-10/0.5 3
要
电 电流互感器 LZZJ2-12 2
器
元
件 电压互感器 JDZ-10 2
宽×深×高(mm) 500×845/1600/1800
联锁
开关设备具备以下联锁：
● 负荷开关在合闸位置时，接地开关操作被锁住；
● 接地开关在合闸位置时，负荷开关操作被锁住；
● 只有当接地开关合闸时，才允许打开环网柜前门，其它情况下前门被锁住。
