P. 106
XK-XFB-I
消防电气控制装置（消防泵控制设备）
使用、操作
设备的上电
企业资质系列
对设备通电
对以上各项确认无误后方可对设备通电，通电步骤如下：
a. 首先将设备内负合开关置于 OFF 位置。
b. 通知上级电源操作人员将电源送至被设备。
c. 设备通电后观察指示元件是否正常，通过转换开关确认电压表是否正常。
箱式变电站系列 上电后的初步调试及操作说明
初步调试
a. 首先通过本地控制确认泵组时候正常转动。
b. 在设备上按动控制启动和控制停止，观察接触器是否正常，泵组运行后通过转换开关观察各相电流是否正常。
c. 运行完成后无故障，说明设备良好。
设备控制功能说明
高压开关柜系列 本设备装置面板为全中文，便于阅读和操作
a. 本设备包括：1#，2# 消防水泵启动 / 停止按钮，手动 / 自动转换开关等。
b. 手动控制时：分别调节所需要控制的设备（如：需要控制 1# 水泵，将 1# 消防水泵启动 / 停止按钮按钮装置调节到启动位置）。
c. 自动控制时：首先将手动 / 自动转换开关调节到自动位置，当设备接受到联动信号时将自动启动进行控制。
d. 在自动控制过程中，手动控制优先于自动控制。
低压开关柜系列

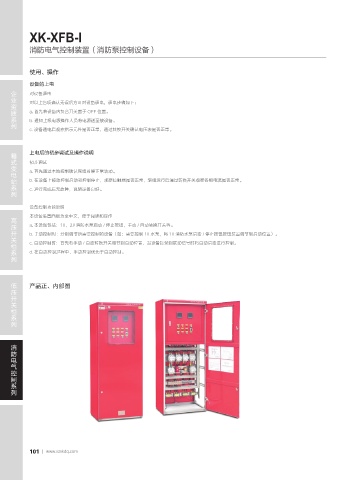

产品正、内部图
消防电气控制系列
101 www.xzxkdq.com
