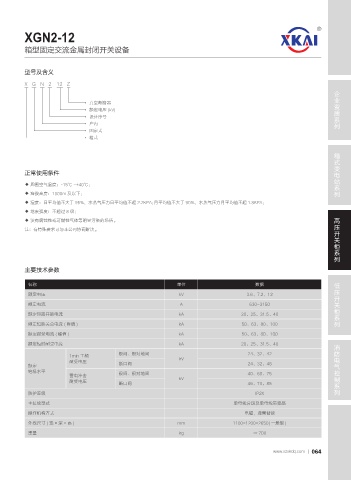

XGN2-12

箱型固定交流金属封闭开关设备

型号及含义
X G N 2 - 12 Z
企业资质系列

真空断路器
额定电压 (kV)
设计序号
户内
固定式
箱式

箱式变电站系列

正常使用条件

◆ 周围空气温度：-15℃ ~+40℃；
◆ 海拔高度：1000m 及以下；
◆ 湿度：日平均值不大于 95%，水蒸气压力日平均值不超 2.2KPA; 月平均值不大于 90%，水蒸气压力月平均值不超 1.8KPA；
◆ 地震强度：不超过 8 级；
高压开关柜系列
◆ 没有腐蚀性或可燃性气体等明显污染的场所。
注：有特殊要求可与本公司协商解决。

主要技术参数

低压开关柜系列
名称 单位 数据
额定电压 kV 3.6、7.2、12
额定电流 A 630~3150
额定短路开断电流 kA 20、25、31.5、40
额定短路关合电流 ( 峰值 ) kA 50、63、80、100
额定耐受电流 ( 峰值 ) kA 50、63、80、100
额定短时耐受电流 kA 20、25、31.5、40 消防电气控制系列
极间、极对地间 24、32、42
1min 工频 kV
耐受电压 断口间 24、32、48
额定
绝缘水平 极间、极对地间 40、60、75
雷电冲击 kV
耐受电压 断口间 46、70、85

防护等级 IP2X
主接线型式 单母线分段及单母线带旁路
操作机构方式 电磁，弹簧储能
外线尺寸(宽×深×高) mm 1100×1200×2650( 一般型 )
重量 kg ≈ 700
