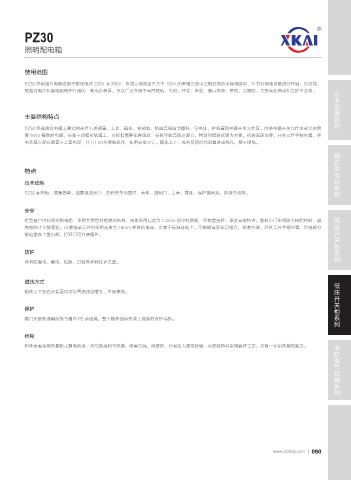

Page 95 - 徐州徐开电气有限公司
P. 95
PZ30
照明配电箱
使用范围
PZ30 终端组合电器适用于额定电压 220V 或 380V，负载总电流量不大于 100A 的单相三线或三相五线的末端电路中，作为对用电设备进行控制，对过载、
短路过电压和漏电起保护作用的一种成套装置。可以广泛应用于高层建筑、宾馆、住宅、车站、港口机场、医院、影剧院、大型商业网点和工矿企业等。 企业资质系列
主要结构特点
PZ30 终端组合电器主要结构部件有透明罩、上盖、箱体、安装轨、轨道高低调节螺杆、导电排、护线罩和电器开关元件等。内装电器开关元件全部采用宽
度 9mm 模数的电器，安装于顶帽形轨道上，可根据需要任意组合，安装导轨高低可调节、特别对暗装式更为方便。拆装迅速方便、开关元件手柄外漏，带
电及其它部分遮盖于上盖内部，打开门可方便地操作，使用安全可靠。箱体上下、左右及背后均设置进出线孔，便于接线。
箱式变电站系列
特点
技术成熟
PZ30 配电柜，原理简单，组要组成部分：各种开关元器件、壳体、透明门、上盖、零排、保护接地排、绝缘导线等。
安全
高压开关柜系列
柜型是户内封闭式配电柜，采用专用型材组装式结构，壳体采用厚度为 1.2mm 的冷轧钢板，具有重量轻、强度高等特点。塑料小门采用防火树脂材料，能
有效防止火势蔓延。内装电器元件均采用宽度为 18mm 模数的电器，安装于标准导轨上。可根据需要任意组合，拆装方便，开关元件手柄外露，带电部分
被遮盖在上盖内部，打开门可方便操作。
防护
具有防漏电、触电、短路、过载等多种保护装置。
进线方式 低压开关柜系列
箱体上下左右及背面均可设置进线敲落孔，方便接线。
保护
箱门多股软通编织线与箱内 PE 点连接，整个箱体结构形成了连续的保护电路。
结构
消防电气控制系列
柜体表面采用环氧粉末静电喷涂，均匀美观利于防腐，附着力强，质感好，外观给人感觉舒服，内部结构件采用镀锌工艺，具有一定的防腐蚀能力。
www.xzxkdq.com 090
