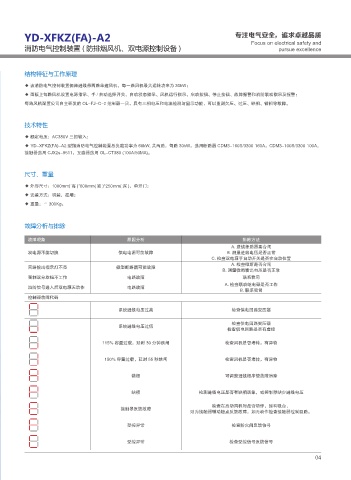

YD-XFKZ(FA)-A2 专注电气安全，追求卓越品质
消防电气控制装置 ( 防排烟风机、双电源控制设备 ) Focus on electrical safety and
pursue excellence

结构特征与工作原理

◆ 该消防电气控制装置俩路进线带两路单速风机，每一路风机最大运转功率为 30kW；
◆ 面板上每路风机设置电源指示、手 / 自动选择开关、自动状态指示、风机运行指示、启动按钮、停止按钮、故障报警和消防联动指示及报警；
每路风机配置公司自主研发的 OL-FJ-C-2 控制器一只，具有三相电压和电流检测与显示功能，可以监测欠压、过压、缺相、错相等故障。

技术特性

◆ 额定电压：AC380V 三相输入；
◆ YD-XFKZ(FA)-A2 型指消防电气控制装置总负载功率为 60kW, 共两路，每路 30kW。选用断路器 CDM3-160S/3300 160A，CDM3-100S/3300 100A，
接触器选用 CJX2s-9511，互感器选用 OL-CT380 (100A/50MA)。

尺寸、重量
◆ 外形尺寸：1000mm( 高 )*600mm( 宽 )*250mm( 深 )，单开门；
◆ 安装方式：明装，挂墙；
◆ 重量：≦ 300Kg。

故障分析与排除

故障现象 原因分析 排除方法
A. 进线断路器要合闸
双电源不能切换 供电电源可能故障 B. 测量进线电压是否正常
C. 检查双电源手自动开关是否在自动位置
A. 检查微断是否合闸
回路输出指示灯不亮 微型断路器可能故障
B. 测量微断输出电压是否正常
强制双分旋钮不工作 电路故障 联系我司
A. 检查联动继电器是否工作
消防信号进入后双电源无动作 电路故障
B. 联系我司
控制器故障代码
系统进线电压过高 检查供电回路变压器

检查供电回路变压器
系统进线电压过低
检查供电回路是否有虚接
115% 容量过载，延时 30 分钟跳闸 检查风机是否堵转，有异物

150% 容量过载，延时 55 秒跳闸 检查风机是否堵转，有异物

错相 可调整进线相序使故障消除

缺相 检测进线电压是否有缺相现象，或控制器缺少进线电压

检查在启动风机时是否动作，如有吸合，
接触器反馈故障
则为接触器辅助触点反馈故障，如无动作检查接触器控制回路。
受控异常 检查防火阀反馈信号

受控异常 检查受控信号反馈信号

04
