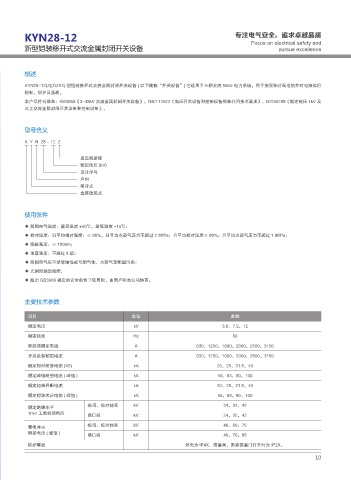

KYN28-12 专注电气安全，追求卓越品质
新型铠装移开式交流金属封闭开关设备 Focus on electrical safety and
pursue excellence

概述

KYN28-12(Z)(GZS1) 型铠装移开式交流金属封闭开关设备 ( 以下简称“开关设备”) 它适用于三相交流 50Hz 电力系统，用于接受和分配电能并对电路实行
控制、保护及监测。
本产品符合标准：GB3906《3~35kV 交流金属封闭开关设备》、GB/T11022《高压开关设备和控制设备标准共用技术要求》、IEC60298《额定电压 1kV 及
以上交流金属封闭开关设备和控制设备》。

型号含义

K Y N 28 - 12 Z

真空断路器
额定电压 (kV)
设计序号
户内
移开式
金属铠装式

使用条件

◆ 周围空气温度：最高温度 +40℃，最低温度 -15℃；
◆ 相对湿度：日平均相对湿度：≤ 95%，日平均水蒸气压力不超过 2.2KPa；月平均相对湿度≤ 90%；月平均水蒸气压力不超过 1.8KPa；
◆ 海拔高度：≤ 1000m；
◆ 地震强度：不超过 8 级；
◆ 周围空气应不受腐蚀性或可燃气体、水蒸气等明显污染；
◆ 无剧烈振动场所；
◆ 超出 GB3906 规定的正常条件下使用时，由用户和本公司协商。

主要技术参数

项目 单位 参数

额定电压 kV 3.6、7.2、12
额定频率 Hz 50
断路器额定电流 A 630、1250、1600、2000、2500、3150
开关设备额定电流 A 630、1250、1600、2000、2500、3150
额定短时耐受电流 (4S) kA 20、25、31.5、40
额定峰值耐受电流 ( 峰值 ) kA 50、63、80、100
额定短路开断电流 kA 20、25、31.5、40
额定短路关合电流 ( 峰值 ) kA 50、63、80、100
极间、极对地间 kV 24、32、42
额定绝缘水平
1min 工频耐受电压 断口间 kV 24、32、42

极间、极对地间 kV 40、60、75
雷电冲击
耐受电压 ( 峰值 ) 断口间 kV 46、70、85
防护等级 外壳为 IP4X，隔室间、断路器室门打开时为 IP2X。

10
