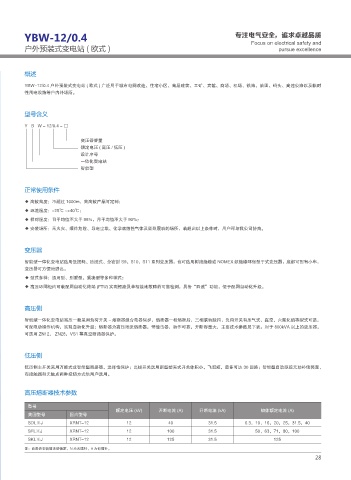

YBW-12/0.4 专注电气安全，追求卓越品质
Focus on electrical safety and
户外预装式变电站 ( 欧式 ) pursue excellence

概述

YBW-12/0.4 户外预装式变电站 ( 欧式 ) 广泛用于城市电网改造、住宅小区、高层建筑、工矿、宾馆、商场、机场、铁路、油田、码头、高速公路以及临时
性用电设施等户内外场所。

型号含义
Y B W - 12/0.4 - □

变压器容量
额定电压 ( 高压 / 低压 )
设计序号
一体化变电站
智能型

正常使用条件

◆ 海拔高度：不超过 1000m，高海拔产品可定制；
◆ 环境温度：-25℃ ~+40℃；
◆ 相对湿度：日平均值不大于 95%，月平均值不大于 90%；
◆ 安装场所：无火灾、爆炸危险、导电尘埃、化学腐蚀性气体及剧烈震动的场所，若超出以上条件时，用户可与我公司协商。

变压器

智能型一体化变电站选用低损耗、油浸式、全密封 S9、S10、S11 系列变压器，也可选用树脂绝缘或 NOMEX 纸绝缘环保型干式变压器，底部可配有小车，
变压器可方便地进出。
◆ 型式多样：通用型、别墅型、紧凑型等多种样式；
◆ 高压环网柜内可装配网自动化终端 (FTU) 实现短路及单相接地故障的可靠检测，具备“四遥”功能，便于配网自动化升级。

高压侧

智能型一体化变电站高压一般采用负荷开关 - 熔断器组合电器保护，熔断器一相熔断后，三相联动脱扣，负荷开关有压气式、真空、六氟化硫等型式可选，
可配电动操作机构，实现自动化升级；熔断器为高压限流熔断器，带撞击器，动作可靠，开断容量大，主要技术参数见下表。对于 800kVA 以上的变压器，
可选用 ZN12， ZN28，VS1 等真空断路器保护。

低压侧
低压侧主开关采用万能式或智能型断路器，选择性保护；出线开关选用新型塑壳式开关体积小、飞弧短，最多可达 30 回路；智能型自动跟踪无功补偿装置，
有接触器和无触点两种投切方式供用户选用。

高压熔断器技术参数

型号
额定电压 (kV) 开断电流 (A) 开断电流 (kA) 熔体额定电流 (A)
英国型号 国内型号
SDL※J XRNT-12 12 40 31.5 6.3，10，16，20，25，31.5，40
SFL※J XRNT-12 12 100 31.5 50，63，71，80，100
SKL※J XRNT-12 12 125 31.5 125
注：由是否安装撞击器确定，N 为无撞针，A 为有撞针。
28
