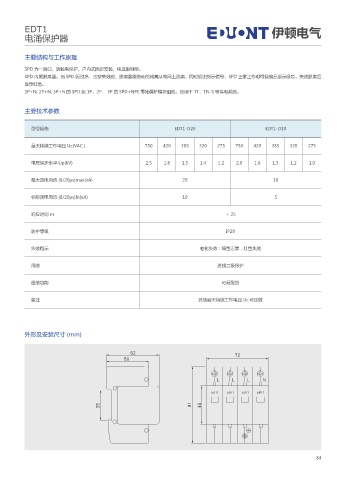

EDT1                                                                                伊顿电气
          电涌保护器



          主要结构与工作原理
          SPD 为一端口,防触电保护,户内式固定安装,电压限制型。
          SPD 内置脱离器。当 SPD 因过热、击穿失效时,脱离器能自动的将其从电网上脱离,同时给出指示信号,SPD 正常工作时可视窗品显示绿色,失效脱离后
          显示红色。
          1P+N, 2P+N, 3P+N 的 SPD 由 1P、2P、 3P 的 SPD+NPE 零地保护模块组成,应用于 TT、TN-S 等供电系统。


          主要技术参数


            型号规格                                             EDT1-D20                       EDT1-D10


            最大持续工作电压 Uc(VAC )                      750   420   385    320   275   750   420   385    320   275

            电压保护水平 Up(kV)                          2.5   1.8    1.5   1.4   1.2   2.0   1.6    1.5   1.2   1.0


            最大放电电流 (8/20μs)max(kA)                              20                             10


            标称放电电流 (8/20μs)In(kA)                               10                             5

            响应时间 ns                                                           < 25


            防护等级                                                               IP20


            失效指示                                                      老化失效:绿色正常,红色失效

            用途                                                              进线二级保护


            遥信功能                                                             可另配货


            备注                                                       其他最大持续工作电压 Uc 可定做





          外形及安装尺寸 (mm)






                                                                            -    -    -    /

                                                                          EDT1  EDT1  EDT1  EDT1











                                                                                                              84
