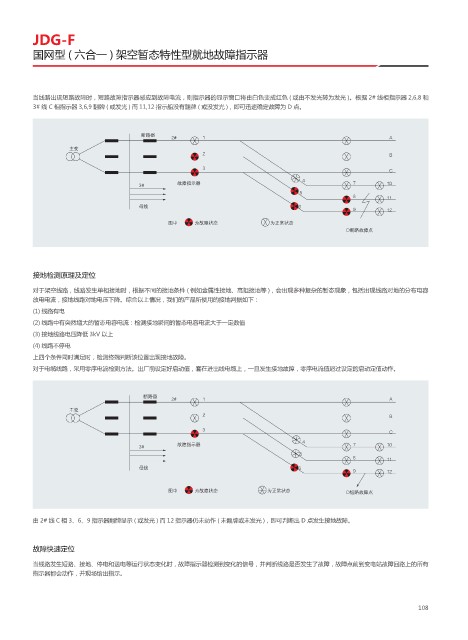

JDG-F
国网型 ( 六合一 ) 架空暂态特性型就地故障指示器
当线路出现短路故障时，短路故障指示器感应到故障电流，则指示器的显示窗口将由白色变成红色 ( 或由不发光转为发光 )。根据 2# 线相指示器 2,6,8 和
3# 线 C 相指示器 3,6,9 翻牌 ( 或发光 ) 而 11,12 指示船没有翻牌 ( 或没发光 )，即可迅速确定故障为 D 点。
断路器
2# 1 A
主变
2 B
3
C
4
故障指示器 7 10
3#
5
8 11
母线 6
9 12
图中 为故障状态 为正常状态
D断路故障点
接地检测原理及定位
对于架空线路，线路发生单相接地时，根据不同的接地条件 ( 例如金属性接地、高阻接地等 )，会出现多种复杂的暂态现象，包括出现线路对地的分布电容
放电电流，接地线路对地电压下降。综合以上情况，我们的产品所使用的接地判据如下：
(1) 线路有电
(2) 线路中有突然增大的暂态电容电流：检测接地瞬间的暂态电容电流大于一定数值
(3) 接地线路电压降低 3kV 以上
(4) 线路不停电
上四个条件同时满足时，检测终端判断该位置出现接地故障。
对于电缆线路，采用零序电流检测方法。出厂前设定好启动值，套在进出线电缆上，一旦发生接地故障，零序电流值超过设定的启动定值动作。
断路器
2# 1 A
主变
2 B
3
C
4
故障指示器 7 10
3#
5
8 11
母线 6
9 12
图中 为故障状态 为正常状态 D短路故障点
由 2# 线 C 相 3、6、9 指示器翻牌显示 ( 或发光 ) 而 12 指示器仍未动作 ( 未翻牌或未发光 )，即可判断出 D 点发生接地故障。
故障快速定位
当线路发生短路、接地、停电和送电等运行状态变化时，故障指示器检测到变化的信号，并判断线路是否发生了故障，故障点前到变电站故障回路上的所有
指示器都会动作，并现场给出指示。
