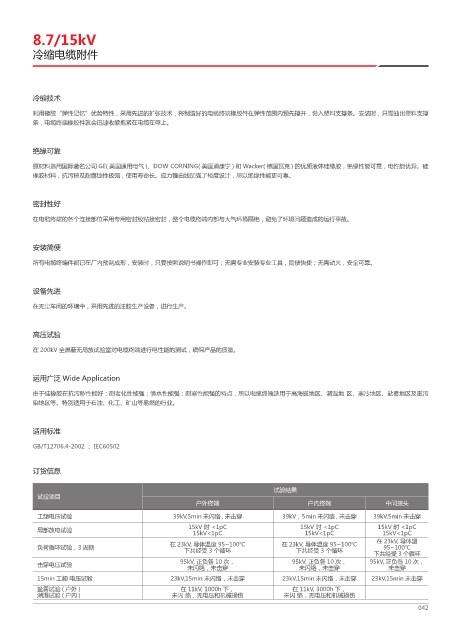

P. 47
8.7/15kV
冷缩电缆附件
冷缩技术
利用橡胶“弹性记忆”优势特性，采用先进的扩张技术，将制造好的电缆终端橡胶件在弹性范围内预先撑开，套入塑料支撑条。安装时，只需抽出塑料支撑
条，电缆终端橡胶件就会迅速收缩抱紧在电缆在辱上。
绝缘可靠
原材料选用国际著名公司 GE( 美国通用电气 )、DOW CORNING( 美国道康宁 ) 和 Wacker( 德国瓦克 ) 的优质液体硅橡胶，绝缘性能可靠，电性能优异。硅
橡胶材料，抗污秽及耐腐蚀性极强，使用寿命长。应力锥曲线加强了裕度设计，所以绝缘性能更可靠。
密封性好
在电缆终端的各个连接部位采用专用密封胶粘接密封，整个电缆终端内部与大气环境隔绝，避免了环境问题造成的运行事故。
安装简便
所有电缆终端件都已在厂内预制成形，安装时，只要按照说明书操作即可；无需专业安装专业工具，简便快捷；无需动火，安全可靠。
设备先进
在无尘车间的环境中，采用先进的注胶生产设备，进行生产。
高压试验
在 200kV 全屏蔽无局放试验室对电缆终端进行电性能的测试，确保产品的质量。
运用广泛 Wide Application
由于硅橡胶在抗污秽性能好；耐老化性能强；憎水性能强；耐寒性能强的特点，所以电缆终端适用于高海拔地区、潮湿地 区、寒冷地区、盐雾地区及重污
染地区等。特别适用于石油、化工、矿山等易燃的行业。
适用标准
GB/T12706.4-2002 ； IEC60502
订货信息
试验結果
试验项目
户外终端 户内终端 中间接头
工频电压试验 39kV,5min 未闪络 , 未击穿 39kV，5min 未闪络 , 未击穿 39kV,5min 未击穿
局部放电试验 15kV 时 <1pC 15kV 时 <1pC 15kV 时 <1pC
15kV<1pC
15kV<1pC
15kV<1pC
在 23kV, 导体温
负荷循环试验，3 周期 在 23kV, 导体温度 95~100℃ 在 23kV, 导体温度 95~100℃ 下共经受 3 个循环
95~100℃
下共经受 3 个循环
下共经受 3 个循环
击穿电压试验 95kV, 正负各 10 次， 95kV, 正负各 10 次， 95kV, 正负各 10 次，
未击穿
未闪络，未击穿
未闪络，未击穿
15min 工频 电压试验 23kV,15min 未闪络，未击穿 23kV,15min 未闪络，未击穿 23kV,15min 未击穿
盐雾试验 ( 户外 ) 在 11kV, 1000h 下， 在 11kV, 3000h 下，
潮湿试验 ( 户内 ) 未闪 络，无电压和机械损伤 未闪 络，无电压和机械损伤
