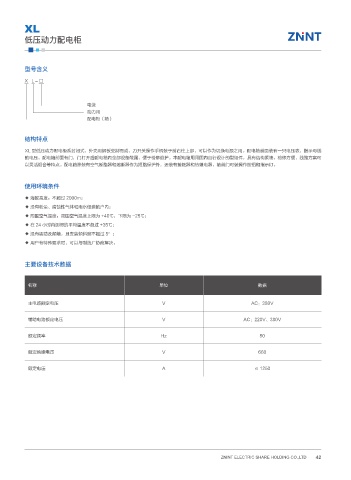

Page 49 - 正耐电气股份有限公司
P. 49
XL
低压动力配电柜
型号含义
X L □
-
电流
动力用
配电柜（箱）
结构特点
XL 型低压动力配电柜系封闭式，外壳用钢板变制而成，刀开关操作手柄装于前右柱上部，可以作为切换电源之用。配电箱前面装有一只电压表，指示母线
的电压。配电箱前面有门，门打开后配电箱内全部设备敞露、便于检修维护。本配电箱用用国内自行设计的型组件，具有结构紧凑，检修方便，线路方案可
以灵活组合等特点。配电箱除装有空气断路器和熔断器作为短路保护外，还装有接触器和热继电器，箱前门可装操作按钮和指示灯。
使用环境条件
◆ 海拔高度：不超过 2000m；
◆ 没有粉尘、腐蚀性气体和雨水侵袭的户内；
◆ 周围空气温度：周围空气温度上限为 +40℃，下限为 -25℃；
◆ 在 24 小时内测得的平均温度不超过 +35℃；
◆ 没有震动及颠簸，且安装倾斜度不超过 5°；
◆ 用户有特殊要求时，可以与制造厂协商解决。
主要设备技术数据
名称 单位 数据
主电路额定电压 V AC：380V
辅助电路额定电压 V AC：220V、380V
额定频率 Hz 50
额定绝缘电压 V 660
额定电压 A ≤ 1250
