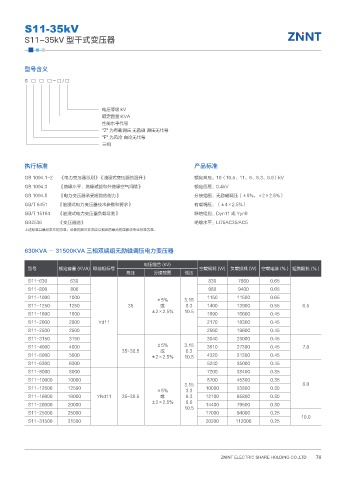

S11-35kV

S11-35kV 型干式变压器

型号含义

S □ □ □ - □ / □

电压等级 kV
额定容量 KVA
性能水平代号
"Z" 为有载调压 无励磁 调压无代号
"F" 为风冷 自冷无代号
三相

执行标准 产品标准

GB 1094.1~2 《电力变压器总则》《油浸式变压器的温升》 额定高压：10（10.5、11、6、6.3、6.6）kV
GB 1094.3 《绝缘水平、绝缘试验和外绝缘空气间隙》 额定低压：0.4kV
GB 1094.5 《电力变压器承受短路的能力》 分接范围：无励磁调压（±5%，±2×2.5%）
GB/T 6451 《油浸式电力变压器技术参数和要求》 有载调压：（±4×2.5%）
GB/T 15164 《油浸式电力变压器负载导则》 联结组别：Dyn11 或 Yyn0
GB2536 《变压器油》 绝缘水平：LI75AC35/AC5
上述标准以最新发布的为准；设备的其它要求应以相应的最新的国家或专业标准为准。

630KVA 〜 31500KVA 三相双绕组无励磁调压电力变压器

电压组合 (kV)
型号 额定容量 (KVA) 联结组标号 空载损耗 (W) 负载损耗 (W) 空载电流 (％ ) 短路阻抗 (％ )
高压 分接范围 低压
S11-630 630 830 7860 0.65
S11-800 800 980 9400 0.65
S11-1000 1000 1150 11500 0.65
±5％ 3.15
S11-1250 1250 35 或 6.3 1400 13900 0.55 6.5
±2×2.5％ 10.5
S11-1600 1600 1690 16600 0.45
S11-2000 2000 Yd11 2170 18300 0.45
S11-2500 2500 2560 19600 0.45
S11-3150 3150 3040 23000 0.45
S11-4000 4000 ±5％ 3.15 3610 27300 0.45 7.0
35~38.5 或 6.3
S11-5000 5000 ±2×2.5％ 10.5 4320 31300 0.45
S11-6300 6300 5240 35000 0.45
S11-8000 8000 7200 38400 0.35
S11-10000 10000 8700 45300 0.35
3.15 8.0
S11-12500 12500 10000 53800 0.30
±5％ 3.3
S11-16000 16000 YNd11 35~38.5 或 6.3 12100 65800 0.30
±2×2.5％ 6.6
S11-20000 20000 14400 79500 0.30
10.5
S11-25000 25000 17000 94000 0.25
10.0
S11-31500 31500 20200 112000 0.25

ZNINT ELECTRIC SHARE HOLDING CO.,LTD 76
