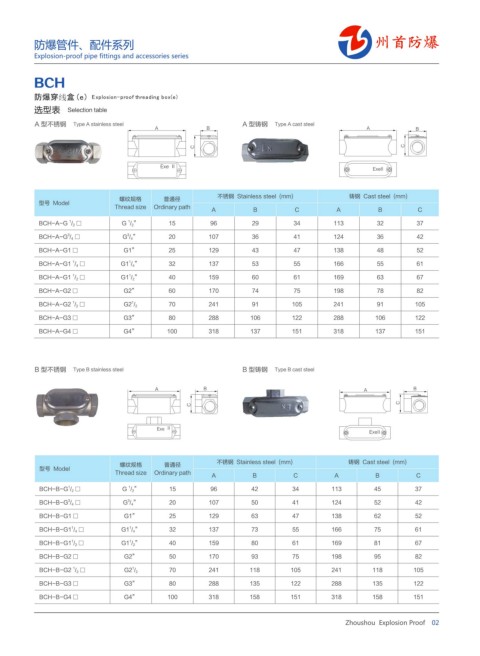

Page 11 - 河北州首防爆电器有限公司

防爆管件、配件系列
Explosion-proof pipe fittings and accessories series

BCH

ٝЕԬཌއ ̵Ͳ̶ḤḤ ͒΅ͽ͹ͼ΀Ͷͼͻ̺ͽͿͼͼͳḤ΁͵ͿͲͮͱͶͻʹḤͯͼ΅̵Ͳ̶
选型表 Selection table
A 型不锈钢 Type A stainless steel A 型铸钢 Type A cast steel
" # " #

$ $

&YF **
&YF**

螺纹规格 普通径 不锈钢 Stainless steel (mm) 铸钢 Cast steel (mm)
型号 Model
Thread size Ordinary path
A B C A B C
1
1
BCH-A-G / 2 □ G / 2 ” 15 96 29 34 113 32 37
3
3
BCH-A-G / 4 □ G / 4 ” 20 107 36 41 124 36 42
BCH-A-G1 □ G1” 25 129 43 47 138 48 52
1
1
BCH-A-G1 / 4 □ G1 / 4 ” 32 137 53 55 166 55 61
1
1
BCH-A-G1 / 2 □ G1 / 2 ” 40 159 60 61 169 63 67
BCH-A-G2 □ G2” 60 170 74 75 198 78 82
1
1
BCH-A-G2 / 2 □ G2 / 2 70 241 91 105 241 91 105
BCH-A-G3 □ G3” 80 288 106 122 288 106 122
BCH-A-G4 □ G4” 100 318 137 151 318 137 151

B 型不锈钢 Type B stainless steel B 型铸钢 Type B cast steel

" # " #
$
$

&YF **
&YF**

不锈钢 Stainless steel (mm) 铸钢 Cast steel (mm)
螺纹规格 普通径
型号 Model
Thread size Ordinary path A B C A B C
1
1
BCH-B-G / 2 □ G / 2 ” 15 96 42 34 113 45 37
3
3
BCH-B-G / 4 □ G / 4 ” 20 107 50 41 124 52 42
BCH-B-G1 □ G1” 25 129 63 47 138 62 52
1
1
BCH-B-G1 / 4 □ G1 / 4 ” 32 137 73 55 166 75 61
1
1
BCH-B-G1 / 2 □ G1 / 2 ” 40 159 80 61 169 81 67
BCH-B-G2 □ G2” 50 170 93 75 198 95 82
1
1
BCH-B-G2 / 2 □ G2 / 2 70 241 118 105 241 118 105
BCH-B-G3 □ G3” 80 288 135 122 288 135 122
BCH-B-G4 □ G4” 100 318 158 151 318 158 151

Zhoushou Explosion Proof 02
