纳泰电力 Professional
Manufacturing Lead Future
概述 主要特点
HXGN-12 型开关柜适用于 3~10kV，三相交流 1、断路器室位于柜体前中部，可安装机构一体化的断路器，操作
50Hz，单母线、双母线、旁路母线系统，为接受和分 维护方便，断路器室设有压力释放通道，若内部电弧发生时，气体可通
配电能之用，可满足各类发电厂、变电站（所）及工 过排气通道将压力释放，又可配分体式断路器；
矿企业的使用要求。 2、母线室位于柜体后上部，为了减小柜体高度，母线呈品字形排列，
相邻母线室用金属隔板隔开，可有效地防止故障影响到相邻间隔；
3、柜内为空气绝缘，相间、相对地空气绝缘距离大于 125mm，
结构特点 柜内均采用较大爬距的支持绝缘子（套管），使开关柜具有较高绝缘水
平和绝缘稳定性；
本开关柜为金属封闭箱型结构，柜体由敷铝锌板制 4、电缆接线端头距地面 600~800mm，便于电缆的制作安装和监
作组装而成，柜内分隔成断路器室、母线室、电缆室 测维护，电缆室与电缆沟之间采用塔型橡胶圈封闭，以防潮湿和小动物
和继电器室，各功能隔室之间采用金属隔板隔开。 通过电缆沟进入柜内；
5、主开关、隔离开关、接地开关及柜门之间的联锁均采用强制性
机械闭锁方式，产品满足“五防”联锁功能要求；
◎ 柜体尺寸 Dimension 6、本公司销售 GN30、GN19、VS1 断路器，可以与柜体一起装好，
安装好拉杆，调整好连锁发给客户。
高度 (Height) × 宽度 (Width) × 深度 (Depth) 7、柜体采用敷铝锌板制作。
2200mm 1000mm 1000/1000mm
2200mm 900mm 1000/1000mm

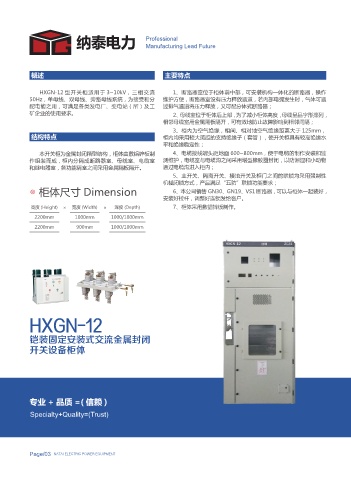

HXGN-12
铠装固定安装式交流金属封闭
开关设备柜体
专业+品质=(信赖)
Specialty+Quality=(Trust)
Page/03 NATAI ELECTRIC POWER EQUIPMENT
