TSKM1E 电子式塑壳断路器
Electronic Molded Case Circuit Breaker

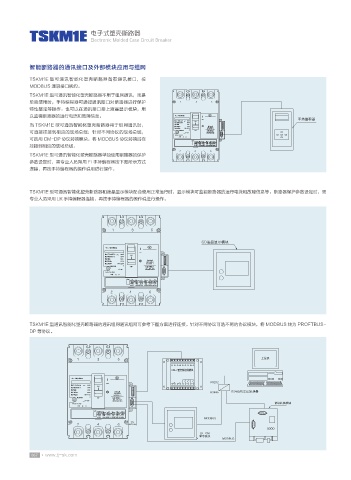

智能断路器的通讯接口及外部模块应用与组网
TSKM1E 型可通讯智能化塑壳断路器备有通讯接口，按
MODBUS 通讯接口规约。
TSKM1E 型可通讯智能化塑壳断路器不用于组网通讯，而是
单独使用时，手持编程器可通过通讯接口对断路器进行保护 1 3 5
特性整定等操作：也可以在通讯接口接上液晶显示模块，用
以监视断路器的运行电流和故障信息。 电子式塑壳断路器
手持编程器
额定工作电压Ue AC 400V ON
当 TSKM1E 型可通讯智能化塑壳断路器用于组网通讯时， 额定绝缘电压Ui 800V 50Hz 225A 符合标准
额定频率
额定电流In
GB14048.2
额定电源In 100-225A IEC60947-2
可直接挂接到相应的现场总线；针对不同协议的现场总线， 使用类别 A OFF 400V85kA50kA
短路分断能力
AC Icu Icu
PUSH TO TKIP
可选用 CM-DP 协议转换模块，将 MODBUS 协议转换后在 20年 月 日
5&45
挂接到相应的现场总线。 lr1(A) t1(s) lr2(Xlr1) t2(s) lr3(Xlr1)l r0(Xlr)
2 4 6
TSKM1E 型可通讯智能化塑壳断路器单独使用断路器的保护
参数设定时，需专业人员采用 FI 手持编程器按下图所示方式
连接，再按手持编程器的操作说明进行操作。
TSKM1E 型可通讯智能化塑壳断路器和液晶显示模块配合使用正常运行时，显示模块可监视断路器的运行电流和故障信息等。断路器保护参数设定时，需
专业人员采用 LK 手持编程器连接，再按手持编程器的操作说进行操作。

1 3 5

CD液晶显示模块
电子式塑壳断路器
额定工作电压Ue AC 400V ON
额定绝缘电压Ui 800V
额定频率 50Hz 符合标准
额定电流In 225A GB14048.2
额定电源In 100-225A IEC60947-2
使用类别 A OFF 短路分断能力
AC Icu Icu
400V85kA50kA
PUSH TO TKIP
20年 月 日
5&45
lr1(A) t1(s) lr2(Xlr1) t2(s) lr3(Xlr1)l r0(Xlr)
2 4 6

TSKM1E 型通讯智能化塑壳断路器的通讯组网通讯组网可参考下图方案进行连接。针对不同协议可选不同的协议模块，将 MODBUS 转为 PROFTBUS-
DP 等协议。

1 3 5 上位机
CM-2型智能控制模块
电子式塑壳断路器
RS232
额定工作电压Ue AC 400V ON
额定绝缘电压Ui 800V
额定频率 50Hz RS485/RS232Z转换器
符合标准
额定电流In 225A GB14048.2 RS485
额定电源In 100-225A IEC60947-2
使用类别 A OFF 短路分断能力
AC Icu Icu
400V85kA 50kA
PUSH TO TKIP 协议转换模块
20年 月 日
5&45
lr1(A) t1(s) lr2(Xlr1) t2(s) lr3(Xlr1)l r0(Xlr) MODBUS
25
2 4 6
LK-CM
显示模块
MODBUS
