操作

对于配负荷开关的开关设备，用专用操作手柄在开关设备正面操作，操作机构的正面有上、下两操作孔，上部为接地开关操作孔，下部为负荷开关操作孔。
操作时，手柄向顺时针方向旋转为开关合闸方向，逆时针方向旋转为开关分闸方向。也可加装电动分、合闸装置，进行遥控操作。( 注意：有时负荷开关不
带接地开关，接地开关操作孔被当作柜门解锁之用 )。
对于配组合电器的开关设备，除负荷开关分闸操作用手动分闸按钮外，其它与上述操作顺序一样。组合电器柜另设的下接地开关，通过连杆与上接地开关同
分同合。在合闸时释放下熔断器座上的残余小电流，以提高更换熔断器时的安全性。

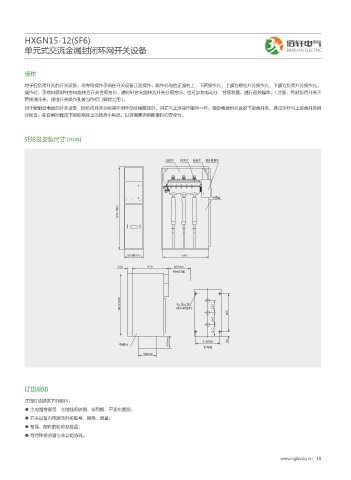

外形及安装尺寸 (mm)

⃹㏫ა ᐬڟა Ж㶔ა ᧹҈ᱦᲰა

⩡㐲ა

ᝂ

NJO
ᴈݹ䓳䕿

౜䲎ద჆々
f

NJO
⩡㐲⇋ ₏ݹ䲎
NJO

订货须知

订货时须提供下列资料：
● 主电路方案号、主结线系统图、排列图、平面布置图；
● 开关设备内电器元件的型号、规格、数量；
● 备品、配件的名称及数量；
● 有特殊要求请与本公司协商。
