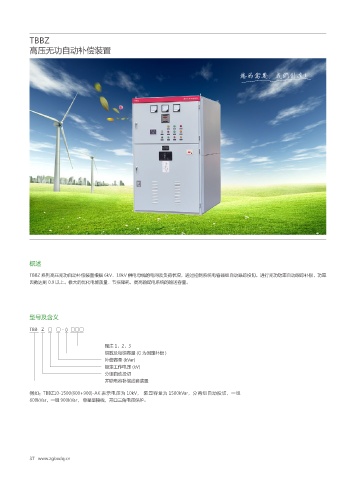

TBBZ
高压无功自动补偿装置

您的需要，我们创造！

概述
TBBZ 系列高压无功自动补偿装置根据 6kV、10kV 供电母线的电网及负荷状况，通过控制系统电容器组自动跟踪投切，进行无功功率自动跟踪补偿，功率
因数达到 0.9 以上。极大的优化电能质量、节损降耗，提高输配电系统的输送容量。

型号及含义

TBB Z □ □ - () □□□

尾注 1，2，3
组数及每组容量 (G 为固定补偿 )
补偿容量 (kVar)
额定工作电压 (kV)
分组自动投切
并联电容补偿成套装置

例如：TBBZ10-1500(600+900)-AK 表示电压为 10kV， 装置容量为 1500kVar，分两组自动投切，一组
600kVar，一组 900kVar， 单星型接线，开口三角电压保护。
