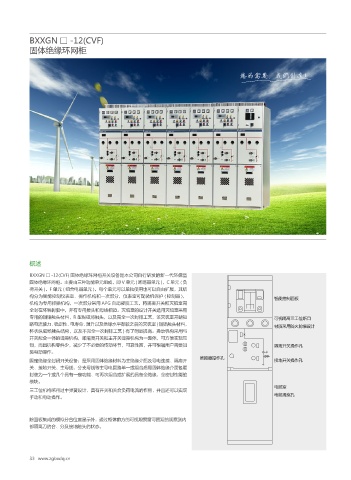

BXXGN □ -12(CVF)
固体绝缘环网柜

您的需要，我们创造！

概述
BXXGN □ -12(CVF) 固体绝缘环网柜开关设备是本公司自行研发的新一代环保型
固体绝缘环网柜。主要由三种功能单元组成，即 V 单元 ( 断路器单元 )，C单元(负
荷开关 )，F 单元 ( 组合电器单元 )，每个单元可以单独使用也可以自由扩展，其结
构分为智能控制仪表室、操作机构和一次部分，仪表室可配微机保护 ( 控制器 )， ᷠ㡣ᬍজ仈ụ
机构为专用弹操机构，一次部分采用 APG 自动凝胶工艺，将隔离开关和灭弧室完
全封在环氧树脂中，并有专用接头和母线相边。灭弧室的设计开关选用灭弧室采用
专用的铜铬触头材料，R 型纵磁场触头，以及完全一次封排工艺，该灭弧室开断短 ୕䄬䷺ㄡկᕋڳᴓ୉
路电流能力、 稳定性、 电寿命、 温升以及绝缘水平都较之前的灭弧室 ( 铜铝触头材料， Ặ䒎䤭Ⲏ䶘⟑䶘⥬䌤䌇
杯状纵磁场触头结构，以及不完全一次封排工艺 ) 有了明显提高。操动机构采用与
开关配合一体的弹操机构，即隔离开关和主开关弹操机构为一整体，可方便实现互
锁，而且机构零件少，减少了不必要的传动环节，可靠性高，并可根据用户需要加 ䷺ㄡᙦࣙᰳۂኺ
装电动操作。
ᴓ䕕෎ᰳۂኺ
固定绝缘全封闭开关设备：是采用固体绝缘材料为主绝缘介质及导电连接、隔离开 ᬋຖᙦࣙᰳۂኺ
关、接地开关、主母线、分支母线等主导电回路单一或组合后用固体绝缘介质包覆
封装为一个或几个具有一定功能、可再次组合或扩展的具备全绝缘、全密封性能的
模块。
ⲛ㙬ጊ
三工位机构采用过中弹簧设计，具有开关和关合负荷电流的作用，并且还可以实现
ⲛ㙬䄨ፅኺ
手动和电动操作。

除面板集成的模拟分合位置显示外，通过柜体前方的可视观察窗可直观的观察到内
部隔离刀的合、分及接地触头的状态。
