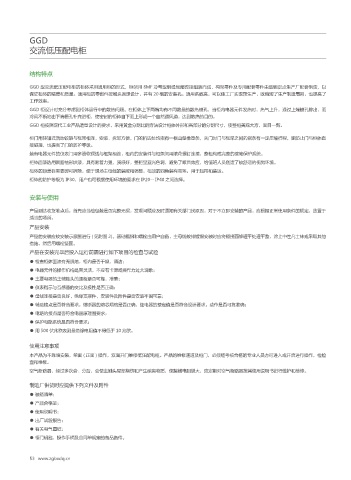

GGD
交流低压配电柜

结构特点

GGD 型交流低压配电柜的柜体采用通用柜的形式，框架用 8MF 冷弯型钢经局部焊接组装而成，构架零件及专用配套零件由型钢定点生产厂配套供货，以
保证柜体的精度和质量。通用柜的零部件按模块原理设计，并有 20 模的安装孔。通用系数高，可以使工厂实现预生产，既缩短了生产制造周期，也提高了
工作效率。
GGD 柜设计时充分考虑到柜体运行中的散热问题。在柜体上下两端均有不同数量的散热槽孔，当柜内电器元件发热时，热气上升，通过上端槽孔排出，而
冷风不断地由下端槽孔补充进柜，使密封的柜体自下而上形成一个自然通风道，达到散热的目的。
GGD 柜按照现代工业产品造型设计的要求，采用黄金分割比的方法设计柜体外形和各部分的分割尺寸，使整柜美观大方，面目一新。

柜门用转轴式活动铰链与框架相连，安装、拆卸方便，门的折边处均嵌有一根山型橡塑条，关门时门与框架之间的嵌条有一定压缩行程，能防止门与柜体直
接碰撞，也提高了门的防护等级。
装有电器元件的仪表门用多股软铜线与框架相连，柜内的安装件与框架间用滚花螺钉连接，整柜构成完整的接地保护系统。
柜体面漆选用聚脂桔形烘漆，具有附着力强，质感好，整柜呈亚光色调，避免了眩目效应，给值班人员创造了较舒适的视觉环境。
柜体的顶盖在需要时可拆除，便于现场主母线的装配和调整，柜顶的四角装有吊环，用于起吊和装运。
柜体的防护等级为 IP30，用户也可根据使用环境的要求在 IP20-- IP40 之间选择。

安装与使用

产品到达收货堆点后，首先应当检包装是否完整无损，发现问题应及时通知有关部门找原因，对于不立即安装的产品，应根据正常使用条件的规定，放置于
适当的场所。
产品安装
产品的安装应按安装示意图进行 ( 见附图 2)。基础槽钢和螺栓由用户自备，主母线按排镀锡安装时应将搭接面修理平处理平整，涂上中性凡士林或采取其他
措施，然后用螺栓坚固。
产品在安装完毕后投入运行前需进行如下项目的检查与试验
● 检查柜体面漆有无脱落，柜内是否干燥，清洁；
● 电器元件的揉作机构是否灵活，不应有卡滞或操作力过大现象；
● 主要电器的主辅触头的通断是否可靠，准确；
● 仪表指示与互感器的变比及极性是否正确；
● 母线连接是否良好，绝缘支撑件，安装件及附件是否安装牢固可靠；
● 辅助接点是否符合要求，熔断器的熔芯规格是否正确，继电器的整定值是否符合设计要求，动作是否可靠准确；
● 电路的接点是否符合电器原理图要求；
● 保护电路系统是否符合要求；
● 用 500 伏兆欧表测量绝缘电阻值不得低于 10 兆欧。

使用注意事项
本产品为不靠墙安装，单面(正面)操作，双面开门维修低压配电柜。产品的维修通道及柜门，必须经考核合格的专业人员方可进入或开启进行操作，检检
查和维修。
空气断路器，经过多次合、分后，会使主触头局部烧伤和产生碳类物质，使接触电阻增大，应定期对空气断路器按其使用说明书进行维护和检修。

制造厂供货时应提供下列文件及附件
● 装箱清单；
● 产品合格证；
● 使用说明书；
● 出厂试验报告；
● 有关电气图纸；
● 柜门钥匙，操作手柄及合同单规定的备品备件。
