GCS 佰轩电气
低压抽出式开关柜 BAIXUAN ELECTRIC
佰轩电气
BAIXUAN ELECTRIC

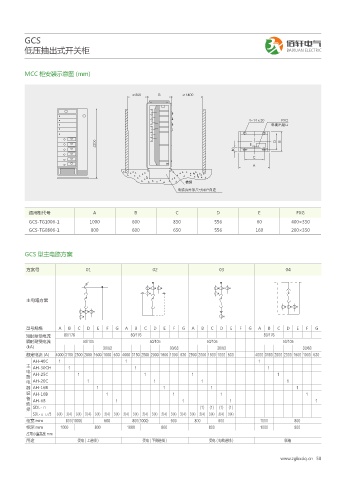

MCC 柜安装示意图 (mm)

Ō # Ō

f '9(
⩡㐲ܦ㏫ए

& % #

$
"

Ἡ䧎
⩡㐲⇋โᒎᅦᄤ⩔ᝣ㜖჆

通用柜代号 A B C D E FXG
GCS-TG1006-1 1000 600 850 556 60 400×350
GCS-TG0806-1 800 600 650 556 160 200×350

GCS 型主电路方案

方案号 01 02 03 04

主电路方案

型号规格 A B C D E F G A B C D E F G A B C D E F G A B C D E F G
短时耐受电流 80/176 80/176 80/176
瞬时耐受电流 50/105 50/105 50/105 50/105
(kA) 30/63 30/63 30/63 30/63
额定电流 (A) 4000 3150 2500 2000 1600 1000 630 4000 3150 2500 2000 1600 1000 630 2500 2000 1600 1000 630 4000 3150 2500 2000 1600 1000 630
AH-40C 1 1 1
主 AH-30CH 1 1 1
电
路 AH-25C 1 1 1 1
电 AH-20C 1 1 1 1
器 AH-16B 1 1 1 1
设 AH-10B 1 1 1 1
备 AH-6B 1 1 1 1
选
择 SDL- □ (1) (1) (1) (1)
SDL- □ □ /5 3(4) 3(4) 3(4) 3(4) 3(4) 3(4) 3(4) 3(4) 3(4) 3(4) 3(4) 3(4) 3(4) 3(4) 3(4) 3(4) 3(4) 3(4) 3(4)
柜宽 mm 800(1000) 600 800(1000) 600 800 600 1000 800
柜深 mm 1000 800 1000 800 800 1000 800
占用小室高度 mm
用途 受电 ( 上进线 ) 受电 ( 下侧进线 ) 受电 ( 电缆进线 ) 联络

www.zgbxdq.cn 58
