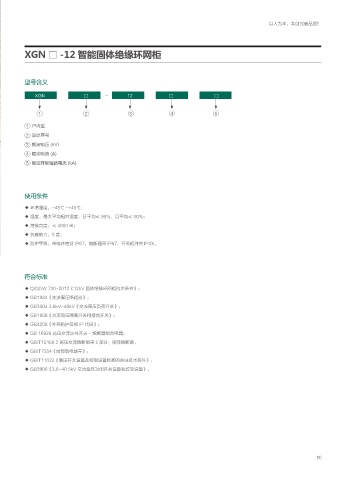

XGN □ -12 智能固体绝缘环网柜

型号含义

XGN □ - 12 □ □

1 2 3 4 5

1 户内型
2 设计序号
3 额定电压 (kV)
4 额定电流 (A)
5 额定开断短路电流 (kA)

使用条件

◆ 环境温度：-45℃ ~+45℃；
◆ 湿度：最大平均相对湿度，日平均≤ 95%、月平均≤ 90%；
◆ 海拔高度：≤ 4000 米；
◆ 抗震能力：8 度；
◆ 防护等级：带电体密封 IP67，熔断器筒 lP67，开关柜外壳 IP3X。

符合标准

◆ Q/GDW 730-2012《12kV 固体绝缘环网柜技术条件》；
◆ GB1984《交流高压断路器》；
◆ GB3804 3.6kV-40kV《交流高压负荷开关》；
◆ GB1958《交流高压隔离开关和接地开关》；
◆ GB4208《外壳防护等级 IP 代码》；
◆ GB 16926 高压交流负荷开关 - 熔断器组合电器；
◆ GB/T15166.2 高压交流熔断组第 2 部分：限流熔断路；
◆ GB/T7354《局部放电测量》；
◆ GB/T11022《高压开关设备及控制设备标准的共同技术条件》；
◆ GB3906《3.6-40.5kV 交流金属封闭开关设备和控制设备》。
