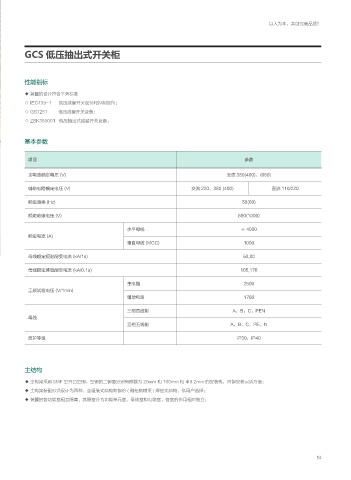

GCS 低压抽出式开关柜

性能指标

◆ 装置的设计符合下列标准
◇ IEC439-1 低压成套开关设备和控制设备；
◇ GB7251 低压成套开关设备；
◇ ZBK360001 低压抽出式成套开关设备。

基本参数

项目 参数

主电路额定电压 (V) 交流 380(400)、(660)

辅助电路额定电压 (V) 交流 220、380 (400) 直流 110/220

额定频率 (Hz) 50(60)

额定绝缘电压 (V) 660(1000)

水平母线 ≤ 4000
额定电流 (A)
垂直母线 (MCC) 1000

母线额定短时耐受电流 (kA/1s) 50,80

母线额定峰值耐受电流 (kA/0.1s) 105,176
主电路 2500
工频试验电压 (V/1min)
辅助电路 1760

三相四线制 A，B，C，PEN
母线
三相五线制 A，B，C，PE，N

防护等级 IP30，IP40

主结构

◆ 主构架采用 8MF 型开口型钢，型钢的二侧面分别有模数为 20mm 和 100mm 和 Φ9.2mm 的安装孔，内部安装灵活方便；
◆ 主构架装配形式设计为两种，全组装式结构和部份 ( 侧框和横梁 ) 焊接式结构，供用户选择；
◆ 装置的各功能室相互隔离，其隔室分为功能单元室、母线室和电缆室。各室的作用相对独立；
