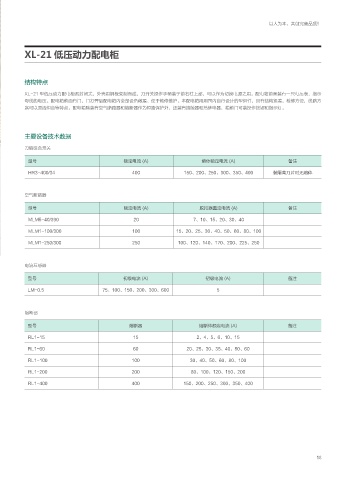

XL-21 低压动力配电柜

结构特点

XL-21 型低压动力配电柜系封闭式，外壳用钢板变制而成，刀开关操作手柄装于前右柱上部，可以作为切换电源之用。配电箱前面装有一只电压表，指示
母线的电压。配电箱前面有门，门打开后配电箱内全部设备敞露、便于检修维护。本配电箱用用国内自行设计的型组件，具有结构紧凑，检修方便，线路方
案可以灵活组合等特点。配电箱除装有空气断路器和熔断器作为短路保护外，还装有接触器和热继电器，箱前门可装操作按钮和指示灯。

主要设备技术数据

刀熔组合开关

型号 额定电流 (A) 熔体额定电流 (A) 备注

HR3-400/34 400 150、200、250、300、350、400 装隔离刀片时无熔体

空气断路器

型号 额定电流 (A) 脱扣器整定电流 (A) 备注

MLM5-40/390 20 7、10、15、20、30、40
MLM1-100/300 100 15、20、25、30、40、50、60、80、100

MLM1-250/300 250 100、120、140、170、200、225、250

电流互感器

型号 初级电流 (A) 初级电流 (A) 备注

LM-0.5 75、100、150、200、300、600 5

熔断器

型号 熔断器 熔断体额定电流 (A) 备注
RL1-15 15 2、4、5、6、10、15
RL1-60 60 20、25、30、35、40、50、60

RL1-100 100 30、40、50、60、80、100
RL1-200 200 80、100、120、150、200

RL1-400 400 150、200、250、300、350、400

18
