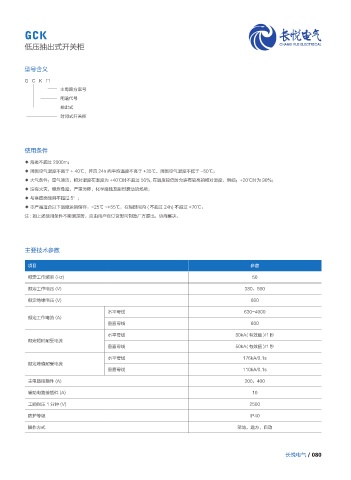

Page 85 - 广东长悦电气有限公司

GCK

低压抽出式开关柜

型号含义

G C K □
主电路方案号
用途代号
抽出式
封闭式开关柜

使用条件
◆ 海拔不超过 2000m；
◆ 周围空气温度不高于 + 40℃，并且 24h 内平均温度不高于 +35℃，周围空气温度不低于 -50℃；
◆ 大气条件：空气清洁，相对湿度在温度为 +40℃时不超过 50%, 在温度较低时允许有较高的相对湿度，例如：+20℃时为 90%；
◆ 没有火灾，爆炸危险，严重污秽，化学腐蚀及剧烈震动的场所；
◆ 与垂直面倾斜不超过 5°；
◆ 本产品适合以下温度运输储存：-25℃ ~+55℃，在短时间内 ( 不超过 24h) 不超过 +70℃。
注 : 如上述使用条件不能满足时，应由用户在订货时向制造厂方提出，协商解决。

主要技术参数

项目 参数

额定工作频率 (Hz) 50

额定工作电压 (V) 380，660
额定绝缘电压 (V) 660
水平母线 630-4000
额定工作电流 (A)
垂直母线 600
水平母线 80kA( 有效值 )/1 秒
额定短时耐受电流
垂直母线 50kA( 有效值 )/1 秒
水平母线 176kA/0.1s
额定峰值耐受电流
垂直母线 110kA/0.1s
主电路接插件 (A) 200，400

辅助电路接插件 (A) 10
工频耐压 1 分钟 (V) 2500

防护等级 IP40
操作方式 就地，远方，自动

长悦电气 / 080
