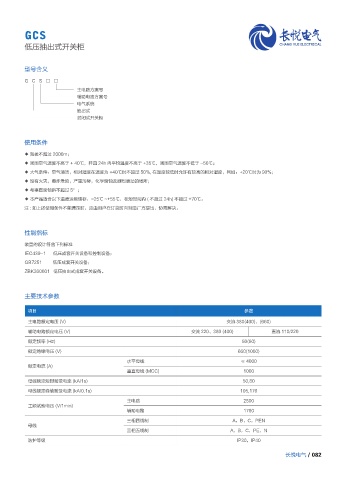

GCS

低压抽出式开关柜

型号含义

G C S □ □
主电路方案号
辅助电路方案号
电气系统
抽出式
封闭式开关柜

使用条件

◆ 海拔不超过 2000m；
◆ 周围空气温度不高于 + 40℃，并且 24h 内平均温度不高于 +35℃，周围空气温度不低于 -50℃；
◆ 大气条件：空气清洁，相对湿度在温度为 +40℃时不超过 50%, 在温度较低时允许有较高的相对湿度，列如：+20℃时为 90%；
◆ 没有火灾，爆炸危险，严重污秽，化学腐蚀及剧烈震动的场所；
◆ 与垂直面倾斜不超过 5°；
◆ 本产品适合以下温度运输储存：-25℃ ~+55℃，在短时间内 ( 不超过 24h) 不超过 +70℃。
注 : 如上述使用条件不能满足时，应由用户在订货时向制造厂方提出，协商解决。

性能指标

装置的设计符合下列标准
IEC439-1 低压成套开关设备和控制设备；
GB7251 低压成套开关设备；
ZBK360001 低压抽出式成套开关设备。

主要技术参数

项目 参数

主电路额定电压 (V) 交流 380(400)、(660)
辅助电路额定电压 (V) 交流 220、380 (400) 直流 110/220
额定频率 (Hz) 50(60)
额定绝缘电压 (V) 660(1000)
水平母线 ≤ 4000
额定电流 (A)
垂直母线 (MCC) 1000
母线额定短时耐受电流 (kA/1s) 50,80

母线额定峰值耐受电流 (kA/0.1s) 105,176
主电路 2500
工频试验电压 (V/1min)
辅助电路 1760
三相四线制 A，B，C，PEN
母线
三相五线制 A，B，C，PE，N
防护等级 IP30，IP40
