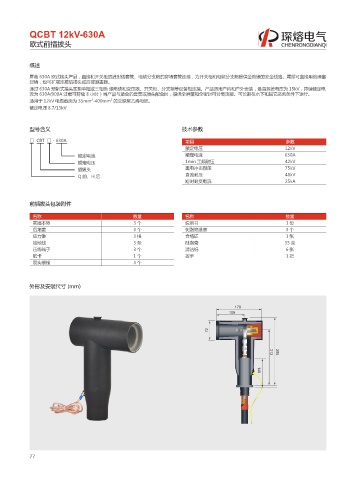

QCBT 12kV-630A
欧式前插拔头

概述

屏蔽 630A 欧式接头产品，直接和开关柜的进出线套管、电缆分支箱的穿墙套管连接，为开关柜和电缆分支箱提供全绝缘的安全线路。尾部可直接用绝缘塞
封堵，也可扩展连接后接头或后接避雷器。
通过 630A 预制式接头实现单相或三相绝 缘电缆和变压器、开关柜、分支箱等设备相连接。产品适用户内和户外安装，最高系统电压为 15kV，持续额定电
流为 630A(900A 过载可持续 8 小时）当产品与适合的套管或插头配合时，提供全屏蔽和全密封可分离连接。可长期在水下和其它恶劣条件下运行。
2
2
适用于 12kV 电缆截面为 35mm -400mm 的交联聚乙烯电缆。
额定电压 8.7/15kV

型号含义 技术参数

□ CBT □ - 630A 项目 参数
额定电压 12kV
额定电流 额定电流 630A
额定电压 1min 工频耐压 42kV
插拔头 雷电冲击耐压 75kV
Q 前、H 后 直流耐压 48kV
短时耐受电流 25kA

前插拔头包装附件

名称 数量 名称 数量
前插本体 3个 说明书 1份
后堵盖 3个 树脂绝缘塞 3个
应力锥 3根 合格证 1张
接地线 3条 硅脂膏 35 克
压线端子 3个 清洁纸 6张
纸卡 1个 扳手 1把
双头螺栓 3个

外形及安装尺寸 (mm)

170
109

72 140 212 256

77
