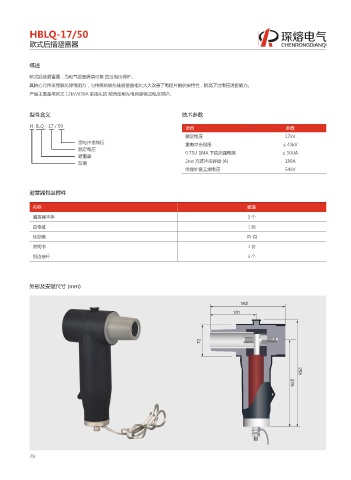

P. 86
HBLQ-17/50
欧式后插避雷器
概述
欧式后接避雷器，为电气设备提供可靠 的过电压保护。
其核心元件采用氧化锌电阻力，与传统的碳化硅避雷器相比大大改善了电阻片的伏安特性，提高了过电压通留能力。
产品主要是与欧式 12kV/630A 前接头的 配合使用为电网提供过电压保护。
型号含义 技术参数
H BLQ - 17 / 50 项目 参数
额定电压 17kV
雷电冲击残压 雷电冲击耐压 ≤ 45kV
额定电压
避雷器 0.75U 1MA 下直流漏电器 ≤ 50UA
后插 2ms 方波冲击容量 (A) 180A
绝缘外套工频电压 54kV
避雷器包装附件
名称 数量
避雷器本体 3个
合格证 1张
硅脂膏 35 克
说明书 1份
铜连接杆 3个
外形及安装尺寸 (mm)
162
101
72 215 258
79
