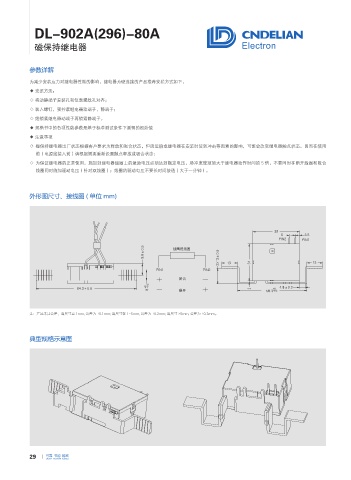

DL-902A(296)-80A

磁保持继电器

参数详解

为减少安装应力对继电器性能的影响，继电器为硬连接的产品推荐安装方式如下：
◆ 安装方法：
◇ 将动静端子安装孔和仪表螺纹孔对齐；
◇ 装入螺钉，预拧紧继电器动端子，静端子；
◇ 线锁紧继电器动端子再锁紧静端子。
◆ 规格书中的各项性能参数是基于标准测试条件下测得的初始值
◆ 注意事项
◇ 磁保持继电器出厂状态根据客户要求为释放和吸合状态，但因运输或继电器在安装时受到冲击等因素的影响，可能会改变继电器触点状态。因而在使用
前（电源线接入前）请根据需要重新设置触点释放或吸合状态；
◇ 为保证继电器的正常使用，施加到继电器线圈上的激励电压必须达到额定电压，脉冲宽度须须大于继电器动作时间的 5 倍，不要同时在断开线圈和吸合
线圈同时施加驱动电压（针对双线圈）；线圈的驱动电压不要长时间接通（大于一分钟）。

外形图尺寸、接线图 ( 单位 mm)

1*/ 1*/
d ㏫ఴᣑ㏫ప Y d

1*/ 1*/
䬙ऴ
d ᫙ᐬ d

注：产品未注公差，当尺寸≦ 1mm, 公差为 ±0.1mm; 当尺寸在 1~5mm, 公差为 ±0.2mm; 当尺寸 >5mm, 公差为 ±0.3mm。

典型规格示意图
