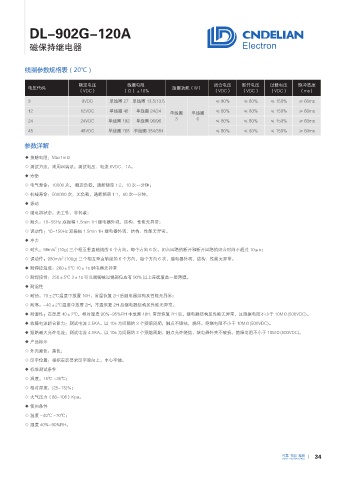

DL-902G-120A

磁保持继电器

线圈参数规格表（20℃）

额定电压 线圈电阻 闭合电压 断开电压 过载电压 脉冲宽度
电压代码 线圈功耗（W）
（VDC） （Ω）±10% （VDC） （VDC） （VDC） （ms）
9 9VDC 单线圈 27 单线圈 13.5/13.5 ≤ 80% ≤ 80% ≤ 150% ≥ 60ms
12 12VDC 单线圈 48 单线圈 24/24 ≤ 80% ≤ 80% ≤ 150% ≥ 60ms
单线圈 单线圈
3 6
24 24VDC 单线圈 192 单线圈 96/96 ≤ 80% ≤ 80% ≤ 150% ≥ 60ms
48 48VDC 单线圈 768 单线圈 384/384 ≤ 80% ≤ 80% ≤ 150% ≥ 60ms
参数详解

◆ 接触电阻：Max1mΩ
◇ 测试方法：采用四端法，测试电压、电流 6VDC、1A。
◆ 寿命
◇ 电气寿命：10000 次， 额定负载，通断频率 1:2，10 次一分钟；
◇ 机械寿命：500000 次，无负载，通断频率 1:1，60 次一分钟。
◆ 振动
◇ 继电器状态：无工作，非包装；
◇ 耐久：10~55Hz 双振幅 1.5mm 1H 继电器外观、结构、性能无异常；
◇ 误动作：10~150Hz 双振幅 1.5mm 1H 继电器外观、结构、性能无异常。
◆ 冲击
2
◇ 耐久：98m/s (10g) 三个相互垂直轴线的 6 个方向，每个方向 6 次，闭合回路的断开和断开回路的闭合时间不超过 10μs；
2
◇ 误动作：980m/s (100g) 三个相互垂直轴线的 6 个方向，每个方向 6 次，继电器外观、结构、性能无异常。
◆ 耐焊接温度：260±5℃ 10±1s 继电器无异常
◇ 耐焊接性：250±5℃ 3±1s 引出端脚被浸锡部位应有 90% 以上连续覆盖一层薄膜。
◆ 耐温性
◇ 耐热：70±2℃温度中放置 16H，常温恢复 2H 后继电器结构及性能无异常；
◇ 耐寒：-40±2℃温度中放置 2H，常温恢复 2H 后继电器结构及性能无异常。
◆ 耐湿性：在温度 40±2℃，相对湿度 90%-95%RH 中放置 48H, 常温恢复 2H 后，继电器结构及性能无异常，且绝缘电阻不小于 10MΩ(500VDC)。
◆ 故障电流闭合能力：测试电流 2.5KA。以 10s 为间隔的 3 个预熔周期，触点不熔结，烧坏。绝缘电阻不小于 10MΩ(500VDC)。
◆ 短路最大允许电流：测试电流 4.5KA。以 10s 为间隔的 3 个预熔周期，触点允许烧结，继电器外壳不破损。绝缘电阻不小于 10MΩ(500VDC)。
◆ 产品标示
◇ 外壳颜色：黑色；
◇ 印字位置：根据安装要求印字面向上，中心平铺。
◆ 标准测试条件
◇ 温度：15℃ ~35℃；
◇ 相对湿度：(25~75)%；
◇ 大气压力（86~106）Kpa。
◆ 使用条件
◇ 温度 -40℃ ~70℃；
◇ 湿度 40%~90%RH。
