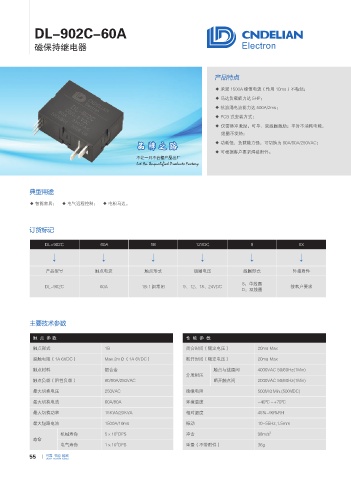

Page 62 - 浙江德联电子科技有限公司A

DL-902C-60A

磁保持继电器

产品特点

◆ 承受 1500A 峰值电流（作用 10ms）不粘结；
◆ 马达负载能力达 5HP；
◆ 抗浪涌电流能力达 500A/2ms；
◆ PCB 式安装方式；
◆ 仅需脉冲激励，可单、双线圈激励；平时不消耗电能，
线圈不发热；
◆ 功耗低，负载能力强，可切换为 60A/80A/250VAC；
◆ 可根据客户要求焊接附件。

典型用途

◆ 智能家居； ◆ 电气远程控制； ◆ 电机马达。

订货标记

DL-902C 60A 1B 12VDC S XX
↓ ↓ ↓ ↓ ↓ ↓

产品型号 触点电流 触点形式 线圈电压 线圈形式 外接附件
S：单线圈
DL-902C 60A 1B:1 组常闭 9、12、18、24VDC 按客户要求
D：双线圈

主要技术参数

触 点 参 数 性 能 参 数
触点形式 1B 闭合时间（额定电压） 20ms Max

接触电阻（1A 6VDC） Max.2mΩ（1A 6VDC） 断开时间（额定电压） 20ms Max
触点材料 银合金 触点与线圈间 4000VAC 50/60Hz(1Min)
介质耐压
触点负载（阻性负载） 60/80A/250VAC 断开触点间 2000VAC 50/60Hz(1Min)

最大切换电压 250VAC 绝缘电阻 500MΩMin.(500VDC)
最大切换电流 60A/80A 环境温度 -40℃ ~+70℃
最大切换功率 15KVA/20KVA 相对湿度 45%-90%RH
最大短路电流 1500A/10ms 振动 10-55Hz,1.5mm

5
机械寿命 5×10 OPS 冲击 98m/s 2
寿命
4
电气寿命 1×10 OPS 重量（不带附件） 36g
55
