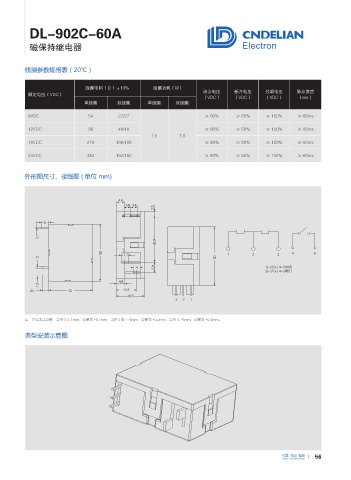

Page 63 - 浙江德联电子科技有限公司A

DL-902C-60A

磁保持继电器

线圈参数规格表（20℃）

线圈电阻（Ω）±10% 线圈功耗（W）
额定电压（VDC） 闭合电压 断开电压 过载电压 脉冲宽度
（VDC） （VDC） （VDC） （ms）
单线圈 双线圈 单线圈 双线圈
9VDC 54 27/27 ≥ 80% ≥ 80% ≤ 150% ≥ 60ms

12VDC 96 48/48 ≥ 80% ≥ 80% ≤ 150% ≥ 60ms
1.5 3.0
18VDC 216 108/108 ≥ 80% ≥ 80% ≤ 150% ≥ 60ms

24VDC 384 192/192 ≥ 80% ≥ 80% ≤ 150% ≥ 60ms

外形图尺寸、接线图 ( 单位 mm)

䬙ऴ
᫙ᐬ

注：产品未注公差，当尺寸≦ 1mm，公差为 ±0.1mm；当尺寸在 1~5mm，公差为 ±0.2mm；当尺寸 >5mm，公差为 ±0.3mm。

典型安装示意图
