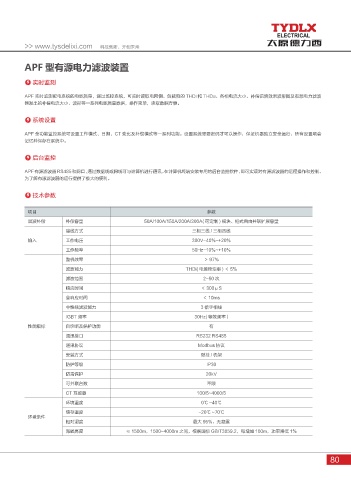

APF 型有源电力滤波装置
实时监测
APF 实时监测配电系统的电能质量，通过监控系统，可实时读取电网侧、负载侧的 THDi 和 THDu、各相电流大小、补偿前后效果波形图及有源电力滤波
器发出的补偿电流大小、波形等一系列电能质量数据，操作简单，读取数据方便。
系统设置
APF 全功能监控系统可设置工作模式、日期、CT 变比及补偿模式等一系列功能。设置系统需要密码才可以操作，保证机器独立安全运行，所有设置项会
记忆并保存在系统中。
后台监控
APF有源滤波器RS485和网口，通过数据线或网线可与计算机进行通讯。在计算机终端安装专用的后台监控软件，即可实现对有源滤波器的远程操作和控制。
为了解有源滤波器的运行提供了极大的便利。
技术参数
项目 参数
谐波补偿 补偿容量 50A/100A/150A/200A/300A( 可定制 ) 模块、柜式自由并联扩展容量
接线方式 三相三线 / 三相四线
输入 工作电压 380V-40%~+20%
工作频率 50Hz-10%~+10%
整机效率 ＞ 97%
滤波能力 THDi( 电漉畸变率 ) ＜ 5%
滤波范围 2~50 次
响应时间 ＜ 300μS
全响应时间 ＜ 10ms
中性线滤波能力 3 倍于相线
IGBT 频率 30Hz( 等效频率 )
性能指标 自诊断及保护功能 有
通讯接口 RS232 RS485
通讯协议 Modbus 协议
安装方式 壁挂 / 机架
防护等级 IP30
防雷保护 20kV
可并联台数 不限
CT 互感器 100/5~4000/5
环境温度 0℃ ~40℃
储存温度 -20℃ ~70℃
环境条件
相对湿度 最大 95%，无凝露
海拔高度 ≤ 1500m，1500~4000m 之间，根据国标 GB/T3859.2，每增加 100m，功率降低 1%
