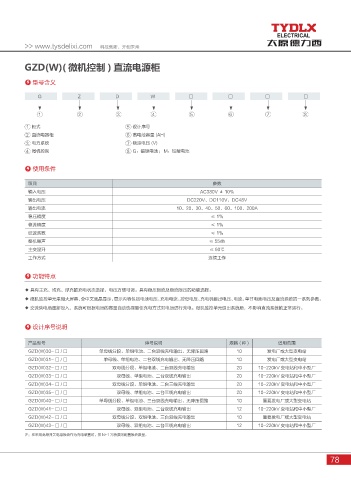

GZD(W)( 微机控制 ) 直流电源柜

型号含义

G Z D W □ □ □ □

1 2 3 4 5 6 7 8

1 柜式 5 设计序号
2 直流电器柜 6 蓄电池容量 (AH)
3 电力系统 7 额定电压 (V)
4 微机控制 8 G：镉镍电池； M：铅酸电池

使用条件

项目 参数
输入电压 AC380V ± 10%
输出电压 DC220V、DC110V、DC48V
输出电流 10、20、30、40、50、60、100、200A
稳压精度 ≤ 1%
稳流精度 ≤ 1%
纹波系数 ≤ 1%
整机噪声 ≤ 55db
主变温升 ≤ 60℃
工作方式 连续工作

功能特点

◆ 具有主充、均充、浮充的充电状态选择，电压方便可调。具有稳压限流及稳流限压的功能选择。
◆ 微机监控单元采用大屏幕、全中文液晶显示，显示内容包括电池电压、充电电流、控母电压、充电机输出电压、电流、单节电池电压及直流系统的一系列参数。
◆ 交流失电后重新投入，系统可根据电池的容量自动选择最佳充电方式对电池进行充电。微机监控单元退出系统后，不影响直流系统的正常运行。

设计序号说明

产品型号 序号说明 规格(种) 适用范围
GZD(W)30- □ / □ 单母线分段、单组电池、二台双线充电输出、无降压回路 10 发电厂或大型变电站
GZD(W)31- □ / □ 单母线、单组电池、二台双线充电输出、无降压回路 10 发电厂或大型变电站
GZD(W)32- □ / □ 双母线分段、单组电池、二台双线充电输出 20 10-220kV 变电站和中小型厂
GZD(W)33- □ / □ 双母线、单组电池、二台双线充电输出 20 10-220kV 变电站和中小型厂
GZD(W)34- □ / □ 双母线分段、单组电池、二台三线充电输出 20 10-220kV 变电站和中小型厂
GZD(W)35- □ / □ 双母线、单组电池、二台三线充电输出 20 10-220kV 变电站和中小型厂
GZD(W)40- □ / □ 单母线分段、单组电池、三台双线充电输出、无降压回路 10 重要发电厂或大型变电站
GZD(W)41- □ / □ 双母线、双组电池、二台双线充电输出 12 10-220kV 变电站和中小型厂
GZD(W)42- □ / □ 双母线分段、双组电池、三台双线充电输出 10 重要发电厂或大型变电站
GZD(W)43- □ / □ 双母线、双组电池、二台三线充电输出 12 10-220kV 变电站和中小型厂
注：在采用高频开关电源模块作为充电装置时，按 N+1 冗余原则配置模块数量。
