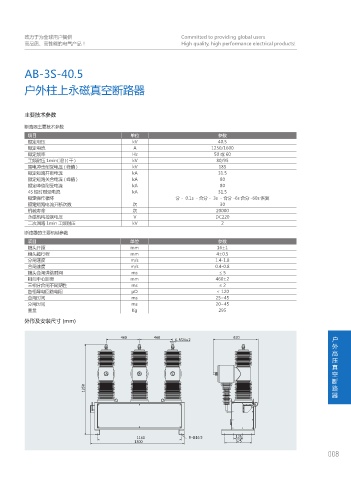

AB-3S-40.5

户外柱上永磁真空断路器

主要技术参数

断路器主要技术参数
项目 单位 参数
额定电压 kV 40.5
额定电流 A 1250/1600
额定频率 Hz 50 或 60
工频耐压 1min( 湿 )( 干 ) kV 80/95
雷电冲击耐受电压 ( 峰值 ) kV 185
额定短路开断电流 kA 31.5
额定短路关合电流 ( 峰值 ) kA 80
额定峰值耐受电流 kA 80
4S 短时耐受电流 kA 31.5
额定操作循环 分－ 0.1s －合分－ 3s －合分 -6s 合分 -60s 恢复
额定短路电流开断次数 次 30
机械寿命 次 20000
永磁机构控制电压 V DC220
二次回路 1min 工频耐压 kV 2
断路器的主要机械参数
项目 单位 参数
触头开距 mm 16±1
触头超行程 mm 4±0.5
分闸速度 m/s 1.4-1.8
合闸速度 m/s 0.4-0.8
触头合闸弹跳时间 ms ≤5
相间中心距离 mm 460±2
三相分合闸不同期性 ms ≤2
各相导电回路电阻 μΩ ＜ 120
合闸时间 ms 25~45
分闸时间 ms 20~45
重量 Kg 295
外形及安装尺寸 (mm)

682 682 842
8/O46¸4 户
外
高
压
真
C D E 空
断
3472 路
器
६

3382 :/ƚ3807 347
3522 597
008
