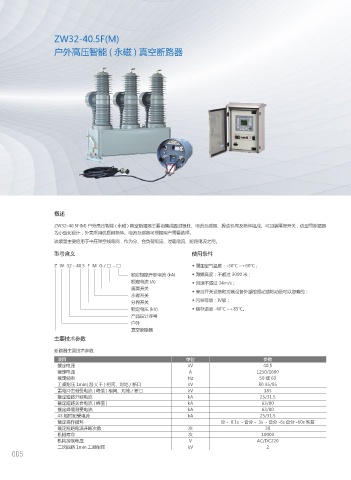

ZW32-40.5F(M)
致力于为全球用户提供 Committed to providing global users
高品质、高性能的电气产品！ High quality, high performance electrical products!
户外高压智能 ( 永磁 ) 真空断路器

概述

ZW32-40.5F(M) 户外高压智能 ( 永磁 ) 真空断路器主要由集成固封极柱、电流互感器、操动机构及箱体组成。可加装隔离开关，该型号断路器
为小型化设计，外壳采用优质钢箱体。电流互感器可根据用户需要选择。
该装置主要应用于中压架空线电网，作为分、合负荷电流、过载电流、短路电流之用。

型号含义 使用条件

Z W 32 - 40.5 F M G / □-□ ◆ 周围空气温度：-30℃ ~+60℃；
额定短路开断电流 (kA) ◆ 海拔高度：不超过 3000 米；
额定电流 (A) ◆ 风速不超过 34m/s；
隔离开关 ◆ 来自开关设备和控制设备外部的振动或地动是可以忽略的；
永磁开关
分界开关 ◆ 污秽等级：Ⅳ级；
额定电压 (kV) ◆ 储存温度 -40℃ ~+85℃。
产品设计序号
户外
真空断路器
主要技术参数

断路器主要技术参数
项目 单位 参数
额定电压 kV 40.5
额定电流 A 1250/1600
额定频率 Hz 50 或 60
工频耐压 1min( 湿 )( 干 ) 相间、对地 / 断口 kV 80 95/95
雷电冲击耐受电流 ( 峰值 ) 相间、对地 / 断口 kV 185
额定短路开断电流 kA 25/31.5
额定短路关合电流 ( 峰值 ) kA 63/80
额定峰值耐受电流 kA 63/80
4S 短时耐受电流 kA 25/31.5
额定操作循环 分－ 0.1s －合分－ 3s －合分 -6s 合分 -60s 恢复
额定短路电流开断次数 次 30
机械寿命 次 10000
机构控制电压 V AC/DC220
二次回路 1min 工频耐压 kV 2
