FZN25-12/FZRN25-12
真空负荷开关

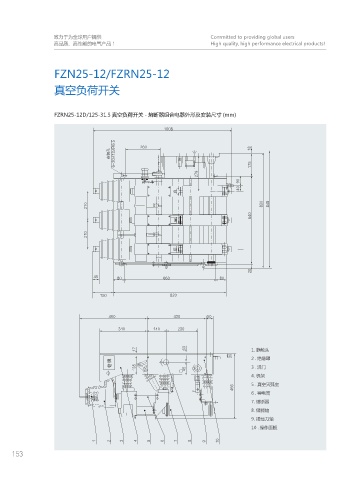

FZRN25-12D/125-31.5 真空负荷开关 - 熔断器组合电器外形及安装尺寸 (mm)
Ⴖ㷲ႁ 9 93
1. 静触头
2 . 绝缘罩
3 . 活门
4. 机架
5 . 真空灭弧室
6 . 导电筒
7. 熔断器
8. 储能轴
9. 接地刀轴
10 . 操作面板
153
