P. 164

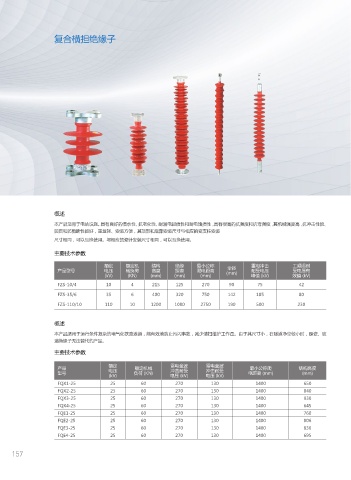

复合横担绝缘子
致力于为全球用户提供 Committed to providing global users
高品质、高性能的电气产品！ High quality, high performance electrical products!
概述
本产品适用于电站设施。具有良好的憎水性、抗老化性、耐漏电起痕性和耐电蚀损性，具有很高的抗强度和抗弯强度，其机械强度高，抗冲击性能、
防震和防脆断性能好，重量轻、安装方便，其顶部和底部安装尺寸与相应的瓷支柱安装
尺寸相同，可以互换使用。与相应的瓷针安装尺寸相同，可以互换使用。
主要技术参数
额定 额定机 结构 绝缘 最小公称 雷电冲击 工频湿耐
伞径
产品型号 电压 械负荷 高度 距离 爬电距离 (mm) 耐受电压 受电压有
(kV) (KN) (mm) (mm) (mm) 峰值 (kV) 效值 (kV)
FZS-10/4 10 4 215 125 270 90 75 42
FZS-35/6 35 6 400 320 750 142 185 80
FZS-110/10 110 10 1200 1080 2750 190 500 230
概述
本产品适用于运行条件复杂的电气化铁路遂道，能有效地防止污闪事故，减少清扫维护工作量。由于其尺寸小，在隧道净空较小时，是瓷、玻
璃绝缘子无法替代的产品。
主要技术参数
额定 雷电全波 雷电全波
产品 电压 额定机械 冲击耐受 冲击耐受 最小公称爬 结构高度
型号 (kV) 负荷 (KN) 电压 (kV) 电压 (kV) 电距离 (mm) (mm)
FQX1-25 25 60 270 130 1400 650
FQX2-25 25 60 270 130 1400 840
FQX3-25 25 60 270 130 1400 930
FQX4-25 25 60 270 130 1400 645
FQE1-25 25 60 270 130 1400 760
FQE2-25 25 60 270 130 1400 806
FQE3-25 25 60 270 130 1400 836
FQE4-25 25 60 270 130 1400 695
157
