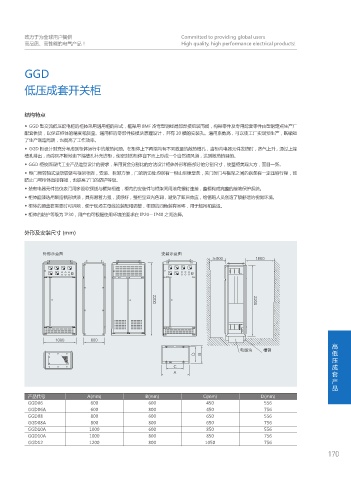

GGD

低压成套开关柜

结构特点
◆ GGD 型交流低压配电柜的柜体采用通用柜的形式，框架用 8MF 冷弯型钢经局部焊接组装而成，构架零件及专用配套零件由型钢定点生产厂
配套供货，以保证柜体的精度和质量。通用柜的零部件按模块原理设计，并有 20 模的安装孔。通用系数高，可以使工厂实现预生产，既缩短
了生产制造周期，也提高了工作效率。
◆ GGD 柜设计时充分考虑到柜体运行中的散热问题。在柜体上下两端均有不同数量的散热槽孔，当柜内电器元件发热时，热气上升 , 通过上端
槽孔排出，而冷风不断地由下端槽孔补充进柜，使密封的柜体自下而上形成一个自然通风道，达到散热的目的。
◆ GGD 柜按照现代工业产品造型设计的要求，采用黄金分割比的方法设计柜体外形和各部分的分割尺寸，使整柜美观大方，面目一新。
◆ 柜门用转轴式活动铰链与框架相连，安装、拆卸方便，门的折边处均嵌有一根山型橡塑条，关门时门与框架之间的嵌条有一定压缩行程，能
防止门与柜体直接碰撞，也提高了门的防护等级。
◆ 装有电器元件的仪表门用多股软铜线与框架相连，柜内的安装件与框架间用滚花螺钉连接，整柜构成完整的接地保护系统。
◆ 柜体面漆选用聚脂桔形烘漆，具有附着力强，质感好，整柜呈亚光色调，避免了眩目效应，给值班人员创造了较舒适的视觉环境。
◆ 柜体的顶盖在需要时可拆除，便于现场主母线的装配和调整，柜顶的四角装有吊环，用于起吊和装运。
◆ 柜体的防护等级为 IP30，用户也可根据使用环境的要求在 IP20-- IP40 之间选择。

外形及安装尺寸 (mm)

โᒎ⹦ᘻప Ⴕ㷱⹦ᘻప
Ō

高
⩡㏫⇋ Ἡ䧎
% # 低
压
$ 成
" 套
产
品
产品代号 A(mm) B(mm) C(mm) D(mm)
GGD06 600 600 450 556
GGD06A 600 800 450 756
GGD08 800 600 650 556
GGD08A 800 800 650 756
GGD10A 1000 600 850 556
GGD10A 1000 800 850 756
GGD12 1200 800 1050 756
