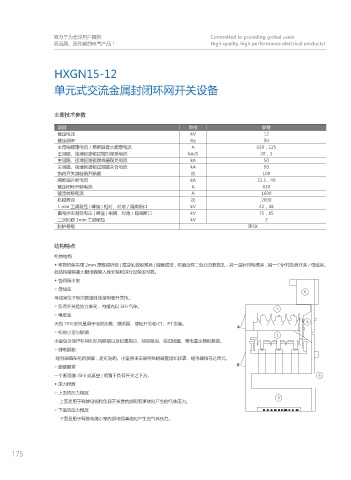

HXGN15-12
单元式交流金属封闭环网开关设备
主要技术参数
项目 单位 参数
额定电压 kV 12
额定频率 Hz 50
主母线额定电流／熔断器最大额定电流 A 630，125
主回路、接地回路额定短时耐受电流 kA/S 20，3
主回路、接地回路额定峰值耐受电流 kA 50
主回路、接地回路额定短路关合电流 kA 50
负荷开关满容量开断数 次 100
熔断器开断电流 kA 31.5，40
额定闭环开断电流 A 630
额定转移电流 A 1600
机械寿命 次 2000
1 min 工频耐压 ( 峰值 ) 相对、对地／隔离断口 kV 42，48
雷电冲击耐受电压 ( 峰值 ) 相间、对地／隔离断口 kV 75，85
二次回路 1min 工频耐压 kV 2
防护等级 IP3X
结构特点
柜体结构
◆ 环网柜体采用 2mm 厚敷铝锌板 ( 或冷轧板喷塑后 ) 铆接成型，柜后设有二处压力释放孔，其一是针对电缆室，另一个针对负荷开关 / 母线室。
此结构能够最大限地保障人身安装和运行设备的可靠。
◆ 各间隔小室
◇ 母线室
母线室位于柜的顶部并连接相邻开关柜。
◇ 负荷开关是独立单元，内部充以 SF6 气体。
◇ 电缆室
大约 75％空间是用于电缆连接、熔断器、接地开关和 CT、PT 安装。
"
◇ 机构小室与联锁
小室包含操作机构和机构联锁以及位置指示、辅助接点、脱扣线圈、带电显示器和联锁。
◇ 继电器箱
继电器箱在柜的顶部，是可选的。小室用来安装特殊的装置诸如仪表、继电器和马达单元。
◇ 断路器室 #
一个断路器 (SF6 或真空 ) 能置于负荷开关之下方。
◆ 压力释放
◇ 上面的压力释放
上面是用于释放母线和负荷开关室内部电弧事故时产生的气体压力。
◇ 下面的压力释放
下面是用于释放电缆小室内部电弧事故时产生的气体压力。
175
