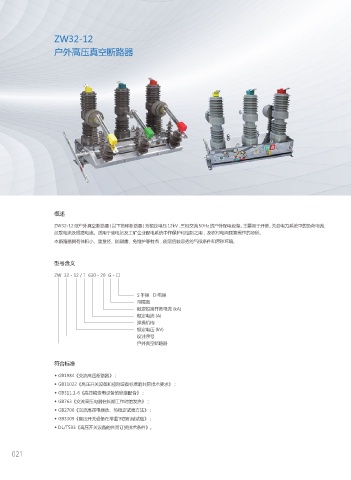

ZW32-12
致力于为全球用户提供 Committed to providing global users
高品质、高性能的电气产品！ High quality, high performance electrical products!
户外高压真空断路器

概述

ZW32-12型户外真空断路器(以下简称断路器)为额定电压12kV，三相交流50Hz的户外配电设备。主要用于开断、关合电力系统中的负荷电流、
过载电流及短路电流。适用于变电站及工矿企业配电系统中作保护和控制之用，及农村电网频繁操作的场所。
本断路器具有体积小、重量轻、防凝露、免维护等特点，能适应较恶劣的气候条件和污秽环境。

型号含义
ZW 32 - 12 / T 630 - 20 G - □

S 手操 D 电操
带隔离
额定短路开断电流 (kA)
额定电流 (A)
弹操机构
额定电压 (kV)
设计序号
户外真空断路器

符合标准

◆ GB1984《交流高压断路器》；
◆ GB11022《高压开关设备和控制设备标准的共同技术要求》；
◆ GB311.1-6《高压输变电设备的绝缘配合》；
◆ GB763《交流高压电器在长期工作时的发热》；
◆ GB2706《交流高压电器动、热稳定试验方法》；
◆ GB3309《高压开关设备在常温下的机械试验》；
◆ DL/T593《高压开关设备的共同订货技术条件》。

021
