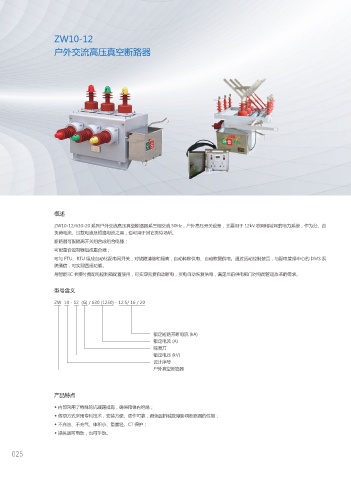

ZW10-12
致力于为全球用户提供 Committed to providing global users
高品质、高性能的电气产品！ High quality, high performance electrical products!
户外交流高压真空断路器

概述

ZW10-12/630-20 系列户外交流高压真空断路器系三相交流 50Hz，户外高压开关设备，主要用于 12kV 农网和城网的电力系统，作为分、合
负荷电流、过载电流及短路电流之用，也可用于其它类似场所。
断路器可配隔离开关组合成组合电器；
可配重合控制器组成重合器；
可与 FTU、RTU 组成自动化配电网开关，对故障清除和隔离，自动转移供电、自动恢复供电。通过远动控制装置，与配电管理中心的 DMS 系
统通信，可实现四遥功能。
与智能 IC 卡预付费配电控制箱配置使用，可实现无费自动断电，买电自动恢复供电，满足当前供电部门对电能管理改革的需求。

型号含义
ZW 10 - 12 (G) / 630 (1250) - 12.5/ 16 / 20

额定短路开断电流 (kA)
额定电流 (A)
隔离刀
额定电压 (kV)
设计序号
户外真空断路器

产品特点

◆ 内部采用了特殊的抗凝露措施，确保箱体内绝缘；
◆ 传动方式采用专利技术，安装方便、动作可靠，避免因机械故障影响断路器的性能；
◆ 不充油、不充气、体积小、重量轻、CT 保护；
◆ 操纵既可电动，也可手动。
