XRNP
致力于为全球用户提供 Committed to providing global users
高品质、高性能的电气产品！ High quality, high performance electrical products!

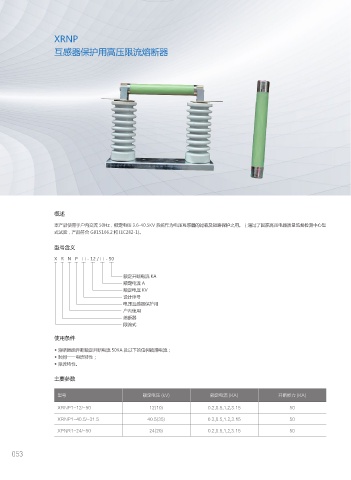

互感器保护用高压限流熔断器

概述

本产品使用于户内交流 50Hz，额定电压 3.6-40.5KV 系统作为电压互感器的过载及短路保护之用。（通过了国家高压电器质量监督检测中心型
式试验，产品符合 GB15166.2 和 IEC282-1)。

型号含义

X R N P □ - 12 / □ - 50

额定开断电流 KA
额定电流 A
额定电压 KV
设计序号
电压互感器保护用
户内使用
熔断器
限流式

使用条件
◆ 溶断器能开断额定开断电流 50KA 及以下的任何故障电流；
◆ 时间一一电流特性；
◆ 限流特性。

主要参数

型号 额定电压 (kV) 额定电流 (KA) 开断能力 (KA)

XRNP1-12/-50 12(10) 0.2,0.5,1,2,3.15 50

XRNP1-40.5/-31.5 40.5(35) 0.2,0.5,1.2,3.15 50
XPNR1-24/-50 24(20) 0.2,0.5,1,2,3.15 50

053
