RN1、RN3
户内高压限流熔断器

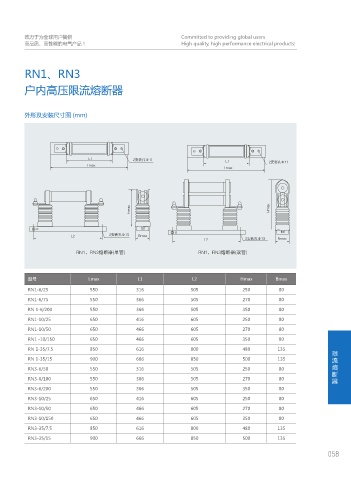

外形及安装尺寸图 (mm)
- Ⴕ㷱ႀ -
-NBY Ⴕ㷱ႀ
-NBY
)NBY )NBY
- Ⴕ㷱ႀ #NBY
- Ⴕ㷱ႀ #NBY
3/ 喏3/ ⛀ஔ ࢁネ 3/ 喏3/ ⛀ஔ ࣸネ
型号 Lmax L1 L2 Hmax Bmax
RN1-6/25 550 316 505 250 80
RN1-6/75 550 366 505 270 80
RN 1-6/200 550 366 505 350 80
RN1-10/25 650 416 605 250 80
RN1-10/50 650 466 605 270 80
RN1 -10/150 650 466 605 350 80
RN 1-35/7.5 850 616 800 480 135
限
RN 1-35/15 900 666 850 500 135 流
RN3-6/50 550 316 505 250 80 熔
断
RN3-6/100 550 366 505 270 80 器
RN3-6/200 550 366 505 350 80
RN3-10/25 650 416 605 250 80
RN3-10/50 650 466 605 270 80
RN3-10/150 650 466 605 350 80
RN3-35/7.5 850 616 800 480 135
RN3-35/15 900 666 850 500 135
