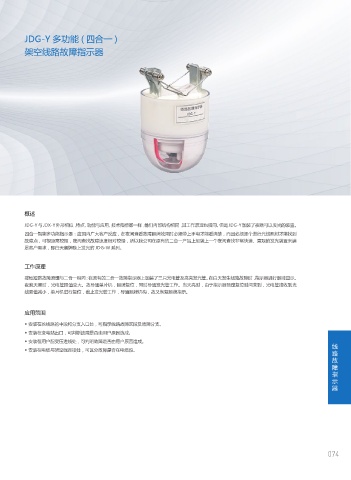

JDG-Y 多功能 ( 四合一 ) Committed to providing global users
致力于为全球用户提供
高品质、高性能的电气产品！ High quality, high performance electrical products!
架空线路故障指示器

概述

JDG-Y与JDX-Y外形相似，特点、功能与应用、技术指标都一样，他们内部结构相同，其工作原理也掴同。但是JDG-Y加装了夜晚可以发光的装置。
四合一智能多功能指示器：应国内广大客户反应，在夜间查看故障翻牌效果时必须带上手电才能看清楚，而且必须逐个进行光线照射才能找到
故障点，可视距离较短，夜间查找故障速度相对较慢，所以我公司在原有的二合一产品上加装上一个夜间查找非常快速、直观的发光装置来满
足客户需求，即白天翻牌晚上发光的 JDG-W 系列。

工作原理

接地短路故障原理与二合一相同：在原有的二合一故障指示器上加装了三只光电管及高亮发光管。在白天发生线路故障时，指示器进行翻牌显示。
夜晚天黑时，光电管阻值变大。故导通单片机，翻牌复位，同时导通发光管工作。当天亮时，由于指示器预定复位时间未到，光电管接收到光
线阻值减小，单片机进行复位，截止发光管工作，导通翻牌机构，故又恢复翻牌指示。

应用范围

◆ 安装在长线路的中段和分支入口处，可指示线路故障区段及故障分支。
◆ 安装在变电站出口，可判断故障是否由用户原因造成。
◆ 安装在用户配变压进线处，可判明故障是否由用户原因造成。
线
◆ 安装在电缆与架空线连接处，可区分故障是否在电缆段。
路
故
障
指
示
器

074
