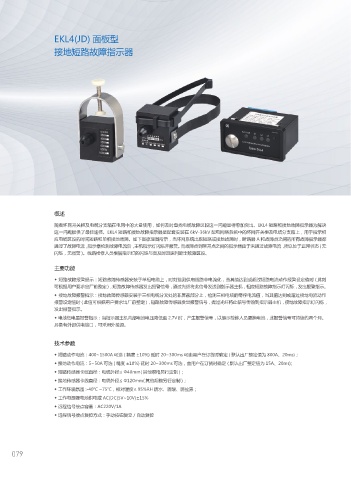

EKL4(JD) 面板型
致力于为全球用户提供 Committed to providing global users
高品质、高性能的电气产品！ High quality, high performance electrical products!
接地短路故障指示器

概述

随着环网开关柜及电缆分支箱在电网中的大量使用，如何及时查找电缆故障区段这一问题显得愈加突出。EKL4 短路和接地故障指示器为解决
这一问题提供了最佳途径。EKL4 短路和接地故障指示器是配套安装在 6kV-36kV 配电网络系统中的环网开关柜及电缆分支箱上，用于指示相
应电缆区段的时间短路和单相接地故障。如下图原理图所示，当环网系统出现短路或接地故障时，断路器 A 和故障点之间的所有故障指示器都
通过了故障电流，指示器检测故障电流后，主机指示灯闪烁并报警。而故障点到常开点之间的指示器由于未通过故障电流，所以处于正常状态 ( 无
闪烁，无报警 )。线路检修人员根据指示灯的闪烁与否及时迅速判断出故障区段。

主要功能
◆ 短路故障报警提示：短路故障传感器安装于单相电缆上，时刻监测供电线路中电流化，当其值达到或超过短路电流动作报警设定值时 ( 此刻
可根据用户要求出厂前整定 )，短路故障传感器发出报警信号，通过光纤将此信号发送到指示器主机，相应短路故障指示灯闪烁，发出报警指示。
◆ 接地故障报警指示：接地故障传感器安装于三相电缆分叉处的非屏蔽部分上，检测三相电缆的零序电流值，当其值达到或超过接地电流动作
报警设定值时 ( 此值可根据用户要求出厂前整定 )，短路故障传感器发出报警信号，提过光纤将此信号传输到指示器主机，接地故障指示灯闪烁，
发出报警指示。
◆ 电池低电墨报警指示：当指示器主机内部电池电压降低至 2.7V 时，产生报警信号，以提示检修人员更换电池，此报警信号可持续约两个月。
另备有外部供电接口，可采用外接源。

技术参数

◆ 短路动作电流：400~1500A 可选 ( 精度 ±10%) 延时 20~300ms 可由用户在订货时确定 ( 默认出厂整定值为 800A、20ms)；
◆ 接地动作电流：5~50A 可选 ( 精度 ±10%) 延时 20~300ms 可选，由用户在订货时确定 ( 默认出厂整定值为 15A、20ms);
◆ 短路传感器卡线直径：电缆外径≤ Φ40mm( 其他规格另行定制 )；
◆ 接地传感器卡线直径：电缆外径≤ Φ120mm( 其他规格另行定制 )；
◆ 工作环境氛围 :-40℃ ~75℃，相对湿度≤ 95%RH 防水、防酸、防盐雾；
◆ 工作电源锂电池供电或 AC(DC(5V~10V)±15%
◆ 远程信号接点容量：AC220V/1A
◆ 远程信号接点复位方式：手动按钮复立 / 自动复位
